一、testo350煙氣分析儀更換可充電電池
手操器
注意：可充電電池組只能由德圖服務人員更換。
分析箱
分析箱不得插接電源插座。
分析箱必須斷開。

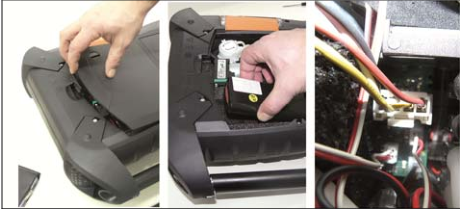

1.打開分析箱背部的維修蓋板（鎖緊夾頭）。
2.從電池艙中取出可充電電池組，松開插槽中插頭。
注意：只能使用德圖的可充電電池組 0515 0039。插入可充電電池組時，務必確認導線扭折或擠壓。
3.將新的可充電電池組的插接頭與插槽連接好，然后將可充電電池組插入電池艙。
4.蓋上維修蓋板。
二、清潔testo350煙氣分析儀
一旦煙氣分析儀弄臟，用一塊濕布擦請其手操器和分析箱的外殼。切勿使用任何帶腐蝕性的清潔劑或溶劑！可以使用中性的家用清潔劑和肥皂水。
使用真空吸塵器清潔通風冷卻系統通道、廢氣出口、壓力連接處、稀釋空氣進口，不允許使用壓縮空氣吹掃。
三、testo350煙氣分析儀更換/改裝傳感器
注意：必須將橋架 （0192 1552）插入內部未插傳感器的插槽。用過的舊傳感器必須按危險廢棄物處置 。
CO 2 紅外傳感器只能由德圖服務部更換/改裝 。
更換傳感器時，若期間分析箱與市電和可充電電池隔離，關斷限值會保留。
分析箱必須關閉電源，并與市電和可充電電池隔離。
1.將分析箱放在其前頭。
2.打開傳感器艙的蓋板（鎖緊夾頭），取出傳感器。
3.從傳感器中取出弓形件。
4.從支架上取下傳感器。
5.從出故障的傳感器 橋架的連接管上拔下軟管接頭。
6.從插槽上取下出故障的傳感器/橋架。
對于 NO- / NOlow 傳感器：取下輔助電路板。
注意：只有在即將安裝之前，方才能拆下輔助電路板。輔助電路板從傳感器上拆下的時間不得超過 15 分鐘。

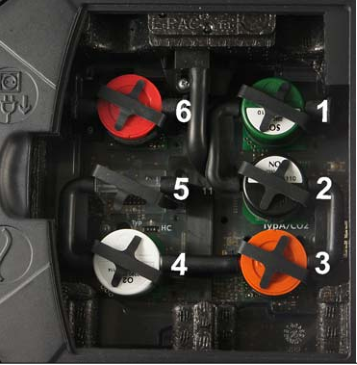

傳感器必須與作出相應標記的專用插槽連接：
| 插槽 | 傳感器 |
| 1 | NO 2 , H 2 S, CO, CO low , NO, NO low , SO 2 |
| 2 | NO 2 , H 2 S, CO, CO low , NO, NO low , SO 2 |
| 3 | CO 2 -（IR）, NO 2 , H 2 S, CO, CO low , NO,NO low , SO 2 |
| 4 | O 2 |
| 5 | CO, CO low , NO, NO low , SO 2 , CxHy |
| 6 | CO, CO low , NO, NO low , SO 2 , CxHy |
7.在插槽中安裝新的傳感器 / 新的橋架。
8.將軟管接頭插到傳感器 / 橋架上。
9.將弓形件插入支架。
10.裝好蓋緊傳感器艙蓋板（夾頭必須夾到位）。
注意：換好氧氣傳感器之后，先應適應 60 分鐘時間，然后方可使用儀器。
四、為一氧化氮更換過濾器
測量儀器必須斷開并與電源隔離。
1.將測量儀器放置在前頭。
2.打開傳感器艙蓋板（鎖進夾頭）并取下蓋板。.
3.從傳感器中取出弓形件，然后從支架上取下傳感器。參閱第77頁的 更換 / 改裝傳感器 。
4.從傳感器上拔下軟管接頭。
5.從插槽中取出傳感器。
6.從傳感器中取出舊過濾器。
7.將新過濾器插入傳感器。
注意：避免用手觸摸傳感器。遵照過濾器和傳感器上的標志指示。
8.將傳感器插入槽中。
9.將軟管接頭裝到傳感器上。
10.將弓形件插入支架。參閱第77頁的 更換 / 改裝傳感器 。
11.裝好蓋緊維修艙蓋板（夾頭必須夾到位）。
12.重新設定 ppmh 表，參閱 ppmh 。
五、重新校準傳感器
參閱校準數據
六、清潔模塊化testo350煙氣探頭
在清潔煙氣探頭之前，先將探頭從測量儀器上拆下。
1.按下探頭手柄上的按鍵，松開探頭卡扣，隨后拆下探頭模塊。
2.用壓縮空氣吹掃探頭模塊和探頭手柄中的煙道（參見圖示）。不得使用刷子！
3.將新的探頭模塊安裝到探頭手柄上，并卡定到位。
七、更換探頭的預過濾器
對于配裝預過濾器的探頭模塊來講，預過濾器是可以更換的。
將預過濾器從探針上擰下，然后擰上一個新的。
八、testo350煙氣分析儀更換熱電偶
1.按下探頭手柄上的按鍵，松開探頭卡扣，隨后拆下探頭模塊。
2.使用螺絲刀，從熱電偶插槽中松開熱電偶插接頭，隨后將熱電偶從探棒上拔出。
3.將新的熱電偶插到探棒上，直至接頭卡緊到位。
4.將新的探頭模塊安裝到探頭手柄上，并卡定到位。
九、冷凝槽/ 凝液收集器
因配裝了氣體制備裝置（選配件，冷凝液便從測量氣體中分離出來而流入冷凝槽，于是，*這樣將冷凝液從氣路中分離出來。在較長時間測量濕煙氣的場合，可用一根軟管將冷凝液向外引出而不會將外部空氣攜入。
冷凝槽的液位可根據標記獲知。
排空冷凝槽/凝液收集器
注意：冷凝液含有少量酸的混合物。應避免接觸皮膚。應確保冷凝液不溢出外殼。
注意：冷凝液進入燃?xì)鈿饴贰?/span>
損壞傳感器和煙氣泵！
煙氣泵運轉期間不要排空冷凝槽/凝液收集器。
1.利用下面的橙色手柄，松開冷凝槽 / 凝液收集器。
2.待冷凝槽 / 凝液收集器松開之后，將其從分析箱中垂直拉出。
3.拔起放液塞（1） ，把冷凝液倒入水槽中。
4.用布擦去冷凝液排液口上殘余的液滴，隨后重新塞住放液塞，堵死冷凝液排液口。
5.將冷凝槽 / 凝液收集器插到分析箱上。
十、檢查 / 更換粉塵過濾器
檢查粉塵過濾器：
定期檢查模塊化煙氣探頭上的粉塵過濾器是否收到污染：通過過濾艙上的小窗進行目視檢查。若存在污染跡象：更換過濾器。
更換粉塵過濾器：
注意：過濾艙可能含冷凝液。
1.打開過濾艙：輕輕逆時針旋轉后取出。
2.卸出舊濾芯，換上新濾芯（0554 3381）。
3.套上濾殼，順時針轉動鎖緊。濾殼肋邊必須與手柄平行。
十一、清洗/更換泵
分析箱必須斷開并與電源隔離。
1.排空冷凝槽。
2.將分析箱放置在前頭。
3.打開儀器盒后背的維修艙蓋板（鎖進夾頭）并取下蓋板。

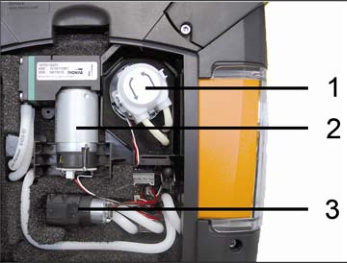

1 凝液泵
2 主氣泵
3 吹洗/ 供氣泵，稀釋氣體用。
11.1清洗主氣泵
1.將氣泵向上拉出氣體測量模塊。
2.從泵頭的管座接頭上拉下入口軟管和出口軟管。
3.拔出插頭，卸下主氣泵。
4.卸掉主氣泵泵頭上的四個緊固螺釘 （Torx 扳手 T 9）。
5.卸下泵頭。
6.卸下泵頭凹槽中的兩個彈性擋圈（前部和后部）。
7.卸下并清洗泵隔膜（如使用酒精）。
必要時，用壓縮空氣吹洗入口管座和出口管座。
8.重新裝好泵隔膜和彈性擋圈。
9.將泵頭裝到主氣泵上并用緊固螺釘固定（Torx 扳手 T 9）。
10.將入口軟管和出口軟管套裝到泵頭管座接頭上。
11.插接好插頭并將主氣泵插入氣體測量模塊。
11.2更換主氣泵
注意：當用戶更換主氣泵時，儀器“工作時間”將不會歸零
1.將氣泵從氣路板中向上拉出。
2.將進氣及出氣軟管從氣泵泵頭上拔下。
3.松開氣泵供電連接線并取下氣泵。
4.將進氣及出氣軟管連入新氣泵泵頭上對應接口處。
5.插上供電連接線并將氣泵裝入氣路板中。
11.3更換凝液泵
注意：只有配備了氣體制備裝置（GP）（選配件）的煙氣分析儀才配備凝液泵。
1.旋送并卸下蓋板。
2.松開凝液泵的兩個側向鎖卡，然后卸下泵頭。
3.從分析箱的管座接頭上拉下入口軟管和出口軟管。
4.將新泵的入口軟管（長度 25mm） 和出口軟管（長度 31mm）套接到分析箱的管座接頭上。
5.將新泵裝到電機軸上，直至鎖卡卡牢。確認這些軟管沒有扭轉或壓癟。
6.重新裝好蓋板。

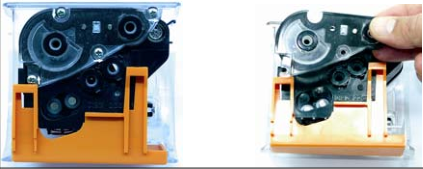

11.4更換凝液泵的電機
注意：只有配備了氣體制備裝置（GP）（選配件）的煙氣分析儀才配備凝液泵。
1.旋送并卸下蓋板。
2.松開凝液泵的兩個側向鎖卡，然后卸下泵頭。
3.從分析箱的管座接頭上拉下入口軟管和出口軟管。

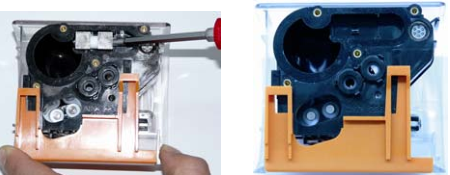

4. 松開裝在凝液泵上的電機（稍稍逆時針旋動）。
5.從支架上卸下凝液泵的電機。
6.拔出插頭，卸下電機。
7.插接好新電機的插頭。
8.將凝液泵的電機置于支架上。
9.將電機固定在凝液泵上（稍稍順時針旋動）。
10.將入口軟管（長度 25mm） 和出口軟管（長度 31mm） 套接到分析箱的管座接頭上。
11.將凝液泵裝到電機軸上，直至鎖卡卡牢。確認這些軟管沒有扭轉或壓癟。
12.重新裝好蓋板。
十二、更換氣體冷卻器中的無紡布過濾器
注意：無紡過濾芯包含在過濾芯 0554 3381 中。
分析箱必須斷開并與電源隔離。
1.松開冷凝槽，將其向上拉出分析箱。
2.拉下軟管。

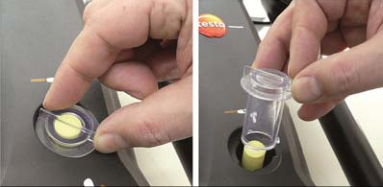

3.按逆時針方向旋動打開無紡布過濾器的蓋子。

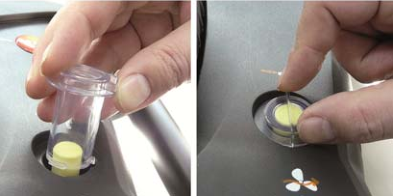

4.用新的備用過濾器更換舊的過濾器。
5.蓋好蓋子。
6.插套好軟管。
7.將冷凝槽插入分析箱。
十三、推薦維護循環
| 部件 | 壽命 | 維護措施 |
| 主氣泵 | 2500 小時 | 更換新泵 |
| 長壽命泵 | 10000 小時 | 更換新泵 |
| 吹洗/ 供氣泵 | 2500 小時 | 更換新泵 |
| 凝液泵（氣體冷卻器選配） | 2500 小時 | 更換泵頭和軟管 更換新泵 |
| 氣體冷卻器內羊毛（氣體冷卻器選配） | 1200 小時 | 清洗殼體，更換羊毛 |
| 冷凝槽 / 凝液收集器 | 25 毫升冷凝液 | 定期排空冷凝槽/凝液 收集器 |
十四、冷凝液監視器 （ 選配件）
冷凝液監視器的作用是保護紅外二氧化碳傳感器，防止冷凝液滲入紅外傳感器。如果手操器的顯示屏顯示報文 Condensatewatchdog （冷凝液監視器），說明冷凝液監視器需要干燥（擦干）。如果此條報文重復出現，則必須將煙氣分析儀退回到德圖公司服務部。
擦干冷凝液監視器
分析箱必須斷開并與電源隔離。
1.松開冷凝槽，將其向上拉出分析箱。
2.旋出蓋板上的四個螺釘，打開蓋板。
3.卸下測量電極，用干布擦干。
殼體內仍可能含有一些剩余冷凝液。
4.擦凈所有冷凝液，并用干布擦干殼體。
5.重新插入干凈的測量電極。
6.蓋好蓋板并用螺釘固定。
7.將冷凝槽 / 凝液收集器插入分析箱。
