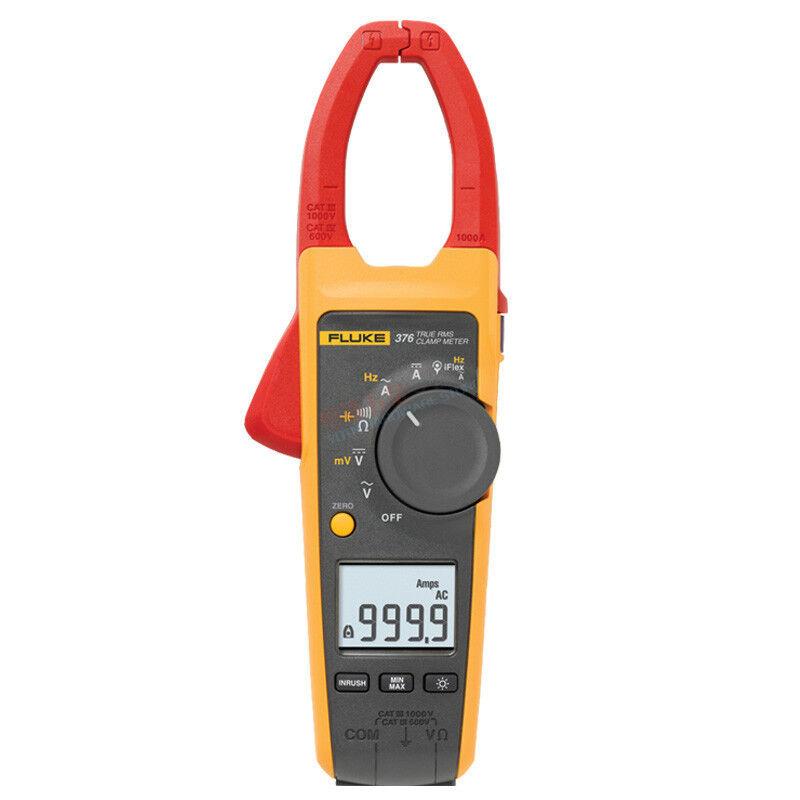

摘要：愛儀器儀表網為您提供多種型號鉗形表，鉗形電流表簡稱鉗形表。其工作部分主要由一只電磁式電流表和穿心式電流互感器組成。穿心式電流互感器鐵心制成活動開口，且成鉗形，故名鉗形電流表。是一種不需斷開電路*可直接測電路交流電流的攜帶式儀表，在電氣檢修中使用非常方便，應用相當廣泛。

簡介

鉗形表(鉗表)，是集電流互感器與電流表于一身的儀表，是數字萬用表的一個重要分支，其工作原理與電流互感器測電流是一樣的。 鉗形表是由電流互感器和電流表組合而成。電流互感器的鐵心在捏緊扳手時可以張開;被測電流所通過的導線可以不必切斷*可穿過鐵心張開的缺口，當放開扳手后 鐵心閉合。穿過鐵心的被測電路導線*成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流。從而使二次線圈相連接的電流表便有指示----- 測出被測線路的電流。

鉗形表可以通過轉換開關的撥檔，改換不同的量程。但撥檔時不允許帶電進行操作。鉗形表一般準確度不高，通常為2.5～5 級。為了使用方便，表內還有不同量程的轉換開關供測不同等級電流以及測量電壓的功能。

鉗形表*初是通過用來測量交流電流的，但是現在萬用表有的功能它也都有，可以測量交直流電壓、電流，電容容量，二極管，三極管，電阻，溫度，頻率等等。

鉗形表是一種用于測量正在運行的電氣線路的電流大小的儀表，可在不斷電的情況下測量電流。是專門測量交流大電流的電工儀器。

結構及原理

鉗形表實質上是由一只電流互感器、鉗形扳手和一只整流式磁電系有反作用力儀表所組成。

鉗型表的工作原理和變壓器一樣。 初級線圈*是穿過鉗型鐵芯的導線，相當于1匝的變壓器的一次線圈，這是一個升壓變壓器。二次線圈和測量用的電流表構成二次回路。當導線有交流電流通過時， *是這一匝線圈產生了交變磁場，在二次回路中產生了感應電流，電流的大小和一次電流的比例，相當于一次和二次線圈的匝數的反比。鉗型電流表用于測量大電 流，如果電流不夠大，可以將一次導線在通過鉗型表增加圈數，同時將測得的電流數除以圈數。

鉗形電流表的穿心式電流互感器的副邊繞組纏繞在鐵心上且與交流電流表相連，它的原邊繞組即為穿過互感器中心的被測導線。旋鈕實際上是一個量程選擇開關，扳手的作用是開合穿心式互感器鐵心的可動部分，以便使其鉗人被測導線。

測量電流時，按動扳手，打開鉗口，將被測載流導線置于穿心式電流互感器的中間，當被測導線中有交變電流通過時，交流電流的磁通在互感器副邊繞組中感應出電流，該電流通過電磁式電流表的線圈，使指針發生偏轉，在表盤標度尺上指出被測電流值。

通過鐵心按鈕將被測導線放入窗口后，要注意鉗口的兩個面有良好的吻合，不能讓其它物體個在中間;

鉗形表的*小量程是5A，當測量較小電流時顯示誤差會較大。這是可以將通電導線在鉗形表上繞幾周后再測，所得讀數值除以圈數后便是所要求的結果。

使用方法

(1)測量前要機械調零

(2)選擇合適的量程，先選大，后選小量程或看銘牌值估算。

(3)當使用*小量程測量，其讀數還不明顯時，可將被測導線繞幾匝，匝數要以鉗口中央的匝數為準，則讀數=指示值×量程 / 滿偏×匝數

(4)測量完畢，要將轉換開關放在*大量程處。

(5)測量時，應使被測導線處在鉗口的中央，并使鉗口閉合緊密，以減少誤差。

注意事項

(1)被測線路的電壓要低于鉗表的額定電壓。

(2)測高壓線路的電流時，要戴絕緣手套，穿絕緣鞋，站在絕緣墊上。

(3)鉗口要閉合緊密不能帶電換量程。

用電工測量鉗形表的使用方法及注意事項

鉗形電流表分高、低壓兩種，用于在不拆斷線路的情況下直接測量線路中的電流。其使用方法如下：

(1) 使用高壓鉗形表時應注意鉗形電流表的電壓等級，嚴禁用低壓鉗形表測量高電壓回路的電流。用高壓鉗形表測量時，應由兩人操作，非值班人員測量還應填寫第二種 工作票，測量時應戴絕緣手套，站在絕緣墊上，不得觸及其它設備，以防止短路或接地。

(2) 觀測表計時，要特別注意保持頭部與帶電部分的安全距離，人體任何部分與帶電體的距離不得小于鉗形表的整個長度。

(3) 在高壓回路上測量時，禁止用導線從鉗形電流表另接表計測量。測量高壓電纜各相電流時，電纜頭線間距離應在300mm以上，且絕緣良好，待認為測量方便時， 方能進行。

(4) 測量低壓可熔保險器或水平排列低壓母線電流時，應在測量前將各相可熔保險或母線用絕緣材料加以保護隔離，以免引起相間短路。

(5) 當電纜有一相接地時，嚴禁測量。防止出現因電纜頭的絕緣水平低發生對地擊穿爆炸而危及人身安全。

(6) 鉗形電流表測量結束后把開關拔至*大程檔，以免下次使用時不慎過流;并應保存在干燥的室內。

什么叫鉗形電流表?

鉗形電流表也叫鉗表，臺灣更多的叫鉤表。

鉗形電流表是夾住電線，在不切斷電路的狀態下,檢測電流的方便的測試儀表(也稱無損測量).

模擬式指針萬用表和數字萬用表是切斷電路檢測電流,而鉗形電流表只是夾在通電電線的外皮上,即可檢測電流.操作簡單,不需要直接連接電路也可安全的檢測大電流.

鉗形表,萬用表和絕緣電阻計都有模擬指萬用表和鉗形表的檢測方法，針式和數字式兩種.

標準型的檢測范圍:交流,直流均在2A到200A或400A左右,也有可以檢測到2000A大電流的產品;

　　另有可檢測數mA的微小電流的漏電檢測產品以及可檢測變壓器電源，開關轉換電源等正弦波以外的非正弦波的真有效值(True RMS)的產品.

鉗形表選擇的要點：

1: 檢測對象

　　根據不同的檢測對象,交流電流,直流電流,還是漏電電流來選擇機種;

2:可檢測的*大導體規格

　　配合檢測場所,有從21mm直徑到53mm直徑不同規格.

3:真效值檢測是否必要

　　使用平均值方式的鉗形電流表不能正確檢測電機等非正弦波的電路和變壓器的電路.檢測這種電路應該使用真有效值方式的鉗形電流表.

4:其他功能

　　不僅能檢測電流，還有檢測功能與記錄輸出于一體的機種.

鉗形表分類

根據其結構及用途分為互感器式和電磁系兩種。

常用的是互感器式鉗形電流表，由電流互感器和整流系儀表組成。它只能測量交流電流。電磁系儀表可動部分的偏轉與電流的極性無關，因此，它可以交直流兩用。
