六、OPTIMA7手持式煙氣分析儀操作

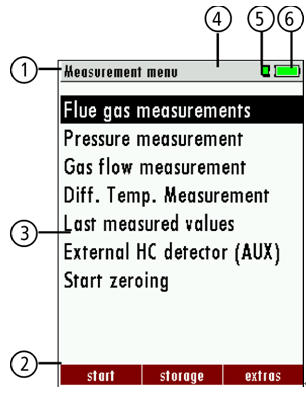

6.1 OPTIMA7手持式煙氣分析儀顯示內容

OPTIMA7煙氣分析儀操作需要的信息如下：

1.菜單條

2.功能鍵條

3.顯示面板

   菜單

   測量值- …

4.零位調整激活

5.SD卡狀態

   顯示綠色

   可讀可寫

   顯示黃色

   可讀(SD-卡寫保護)

6.電池充電狀態

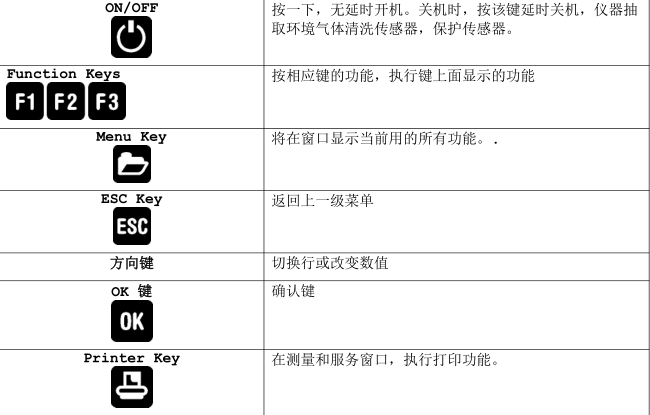

6.2 OPTIMA7手持式煙氣分析儀按鍵

按鍵功能描述：

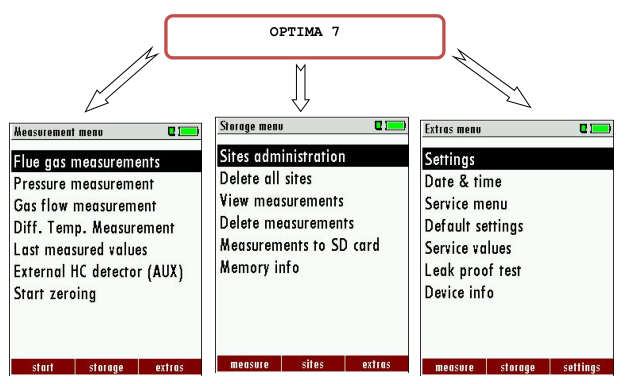

6.3 OPTIMA7手持式煙氣分析儀菜單結構

OPTIMA7包含三個主菜單：

?測量菜單：可以選擇所有安裝和可獲得的測量程序，執行選擇程序下的任務。

?存儲菜單：數據存儲和數據管理.

?擴展菜單：其它功能，用于管理和設置你的儀器。

“Flue gas measure-ments煙氣測量“是每臺儀器的標準功能，在*0章節詳細介紹.其它測量功能都是選擇項。

你可以通過3個功能鍵選擇3個主菜單（根據屏幕上的顯示名稱）

七、OPTIMA7手持式煙氣分析儀初次使用

OPTIMA7煙氣分析儀通過外觀檢查、完整性檢查，可以開機使用，并進入個性化設置，這些設置可以隨時改變。

7.1 OPTIMA7煙氣分析儀開機檢查

?開包取出儀器，詳細閱讀使用說明書；

?儀器出廠前安裝了所有的備件，可以直接使用。強烈推薦檢查儀器的配置完整性和外觀完好性。

?建議: 使用前充電8個小時.

?設置當?shù)貢r間和日期

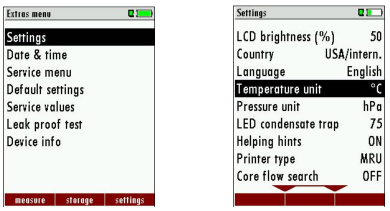

7.2 OPTIMA7煙氣分析儀設置

按“F3“ 鍵，進入 “EXTRAS“ 主菜單，選擇 “Settings“后按 “OK“ 鍵,

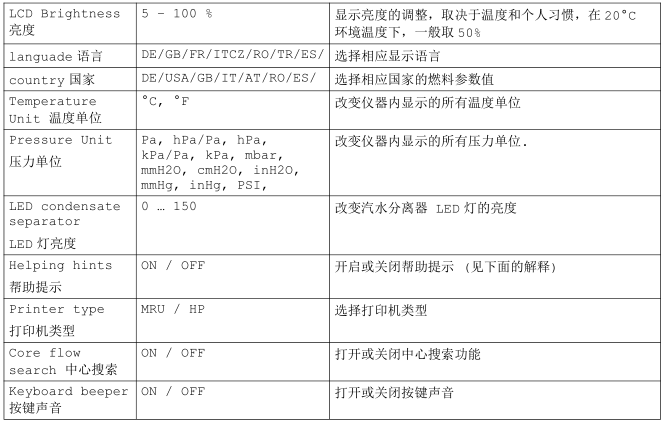

在 “Settings”菜單下，有以下子菜單：

?LCD brightness       LCD亮度

?Brightness of the condensate separator illumination  汽水分離器照明燈亮度

?Selections of languages    語言選擇

?Selection of the country for the country-specific fuel values  選擇相應的*，用于選擇符合該國標準的燃料參數值

?Helpful hints   幫助提示

?Core flow search (graphical diagram to help finding the point of max.temperature of flue gas) 煙氣中心點搜索（通過*高溫度點確定）

?Keyboard beeper 按鍵聲音

OPTIMA7煙氣分析儀幫助提示解釋:

幫助提示，對經常使用該儀器的人沒有用處，對一些經驗少的煙氣分析儀使用者很有幫助，所以該功能可以根據自己的需要開啟或關閉。選擇關閉該功能，不會出現以下提示：

“Zeroing finished, Sensors are ready. Analyzer ready for measurement.”歸零完成，傳感器已經準備好，儀器可以開始測量

“Reminder! Charge batteries at regular intervals!”提醒，按一定的時間間隔充電

“Measurement stopped/started.”  測量開始/停止

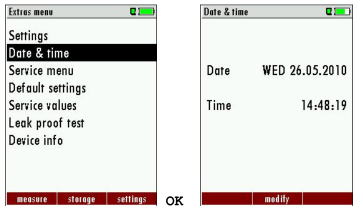

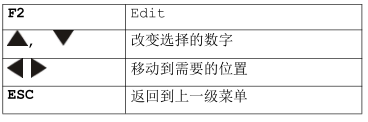

7.3 OPTIMA7煙氣分析儀設置時間和日期

7.4 OPTIMA7煙氣分析儀測量程序設置

OPTIMA7煙氣分析儀有6個測量程序可以設置.

每個測量程序可以設置以下參數：

?CO ppm 上限:  可以調整CO 傳感器保護的上限數值。如果煙氣中CO的值超過該設定值，儀器內置的清洗泵會開啟，抽取環境氣體清洗CO傳感器，避免高濃度CO氣體對傳感器的損壞。（選擇功能）

?選擇燃料類型: 從可燃料列表中選擇燃料類型。

?測量窗口: 設置三個顯示窗口中具體的顯示參數。

?放大窗口: 選擇那些參數在放大窗口中顯示

?程序名稱

以下程序出廠時帶有預先設置：

??Program 1“ CO – Limit of 1000 ppm

??Program 2“ CO – Limit of 1000 ppm

??Program 3“

??Program 4“

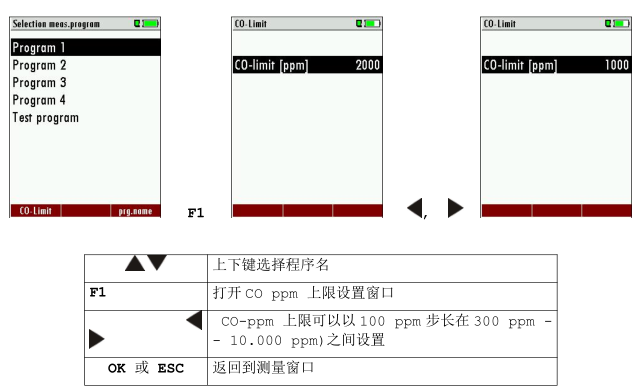

7.4.1 OPTIMA7煙氣分析儀設置 CO ppm 上限值

The CO ppm 上限值可以在?Measuring program selection“窗口下設置.

選擇一個測量程序 (up/down鍵) ，然后按F1鍵

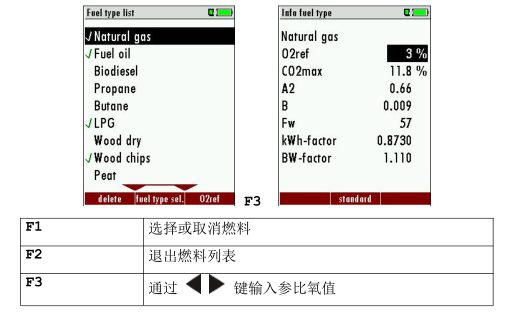

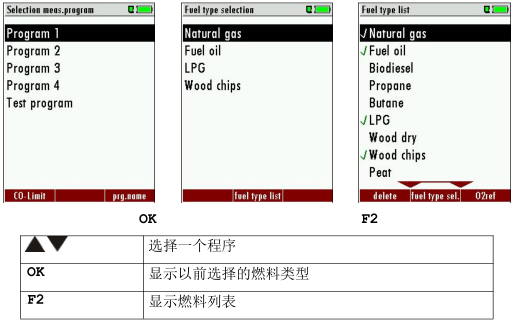

7.4.2 OPTIMA7煙氣分析儀選擇燃料類型和參比氧

每次你開始一個測量程序，你可以從燃料列表中選擇一種燃料類型。燃料類型一經選擇，它*“Fuel type selection”窗口內一直顯示，直到你選擇取消在燃料列表中的選擇標記。

首先選擇一個程序，然后按OK，然后在“Fuel type selection”窗口下按F2，可以看到儀器內置的所有燃料類型列表。通過F1鍵可以選擇或取消自己需要的燃料類型。選擇的燃料前帶星號。

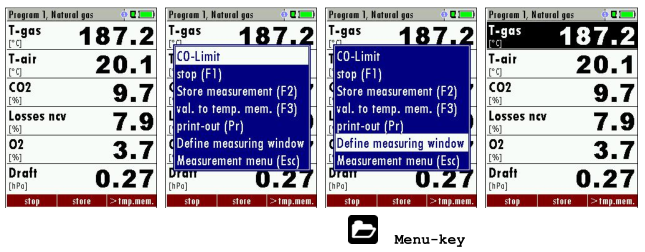

7.4.3 OPTIMA7煙氣分析儀測量窗口設置(顯示內容)

在測量界面，按“文件”鍵.

現在選擇 “define measuring window” 按OK 鍵. *上面一行標記為黑色--黑色條可以上下移動。移動黑色條到一個位置，通過左右鍵，可以改變該位置的顯示參數名稱。

當所有的顯示內容已經設置好了后，再按 鍵，將出現 “Save measuring window保存測量窗口”. 所有改變將保存，所有保存的值在使用打印機時將會打印。

Start the measuring program – once you are inside the measuring window press the menu key.

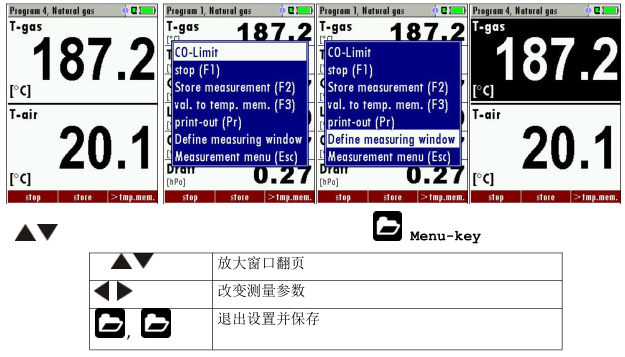

7.4.4 OPTIMA7煙氣分析儀設置屏幕放大功能

每個測量程序可以設置3個放大窗口，每個窗口顯示兩個可選擇參數值。

7.4.5 OPTIMA7煙氣分析儀改變測量程序名

在 “Fuel type selection” 窗口，你可以按F3鍵編輯測量程序名稱，改變測量程序名稱。

7.4.6 OPTIMA7煙氣分析儀選擇煙氣中心搜索

你可以選擇是否在每次測量時需要煙氣中心搜索。這個功能只能在程序1 -4 中才能選擇.
