北京康高特儀器設備導讀：電流互感器（CT）是電氣系統中用以將高壓設備的大電流按一定比例轉換為小電流的設備，它的工作原理和電力變壓器類似，變壓器是轉換電壓用以傳輸電能，而電流互感器是轉換電流用以供給測量儀表和保護裝置使用。

上期“科普時間”我們分享了電流互感器的作用以及常發生的故障類型，*我們*來一起看看，對于電流互感器，平時應該要進行哪些測試，來判斷它的運行狀況呢？

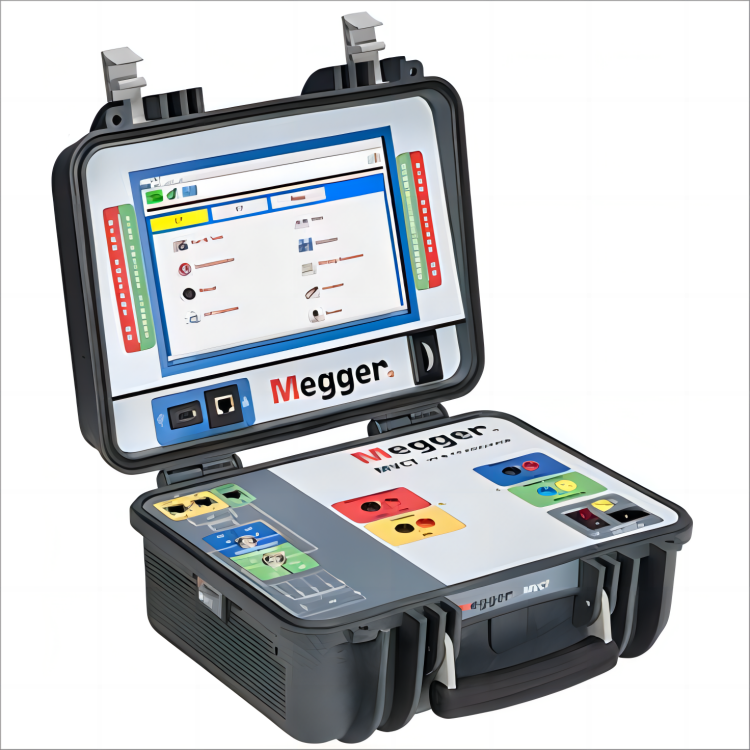

01直流電阻測試

對CT的一次繞組、二次繞組的直流電阻進行測試是為了檢查電流互感器回路的完整性，及時發現因制造、運輸、安裝或者長時間運行后，由于振動和機械應力等原因而造成的導線斷裂、接頭開焊、接觸不良、匝間短路等缺陷。

02絕緣電阻測試

對CT的一次繞組、二次繞組及末屏的絕緣電阻進行測試，可以有效發現其整體絕緣受潮、臟污、貫穿的集中性缺陷，以及絕緣擊穿和嚴重過熱老化等缺陷。

03極性、變比測試

極性，即鐵芯在同一磁通作用下，一次繞組和二次繞組感應出電動勢。其中兩個同時達到高電位的一端或同時為低電位的那一段稱為同極性端。

電流互感器的極性是指它的一次繞組和二次繞組間電流方向的關系。CT一次繞組的首端標為P1，尾端標為P2，二次繞組首端標為S1，尾端標為S2。在接線中，P1和S1，P2和S2稱為同極性端。

假定一次繞組的電流I1從首端P1流入，從尾端P2流出時，二次繞組中感應的電流I2是從首端S1流出，從尾端S2流入，此時在鐵芯中產生的磁通方向相同，這樣的CT極性標志稱為減極性。

接線時如果極性連接錯誤，會造成計量錯誤、保護不正確動作等；當同一線路有多個電流互感器并聯時，還可能造成短路事故，所以CT在交接及大修前后都必須進行極性測定。

測量變比可以檢查互感器一次、二次關系的正確性，給繼電保護正確動作、保護定值計算提供依據。

04勵磁特性曲線

電流互感器的勵磁特性是指互感器一次繞組開路施加于二次側的電流與電壓之間的關系曲線，也叫伏安特性。

檢查互感器的鐵芯質量，通過鑒別磁化曲線的飽和程度，以判斷互感器的繞組有無匝間短路等缺陷。

05介損和電容量測試

測試介損值能夠有效發現互感器局部集中性和整體分布性的缺陷，配合電容量的變化狀況，可以判斷主絕緣是否老化或受潮、是否存在缺油現象。

電流型電流互感器有末屏引出的，應測量末屏對地的tanδ值，用以檢查電流互感器底部和電容芯子的絕緣狀況。
