圖1-5　IT系統

5、適用范圍

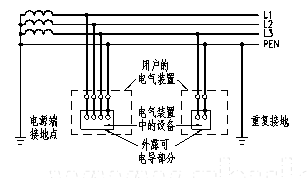

TN－C系統特點：

－PEN線兼有N線和PE線的作用，節省一根導線；

－重復接地，減小系統總的接地電阻；

－PEN線產生電壓降，外露導電部分對地有電壓；

－PEN線在系統內傳導故障電壓；

－過電流保護兼作接地故障保護。

使用場所：三相負載均衡，并有熟練的維修技術人員。

TN－S系統特點

－PE線與N線分開，PE線非故障時不流過電流，外露可電導部分不帶電壓，比較安全，但多一根導線；

－PE線在系統內傳導故障電壓。

使用場所：防電擊要求高，爆炸和有火災危險場所，建筑物內裝有大量信息技術設備。

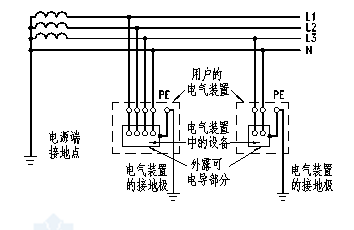

TT系統特點

－外露可電導部分有獨立的接地保護，不傳導故障電壓；

－由于電源系統有兩個獨立接地體，發生接地故障時接地故障電流較小，不能采用過電流保護兼作接地故障保護，而采用剩余電流保護器；

－因采用剩余電流保護器保護線路，雙電源（雙變壓器、變壓器與柴油發電機組）轉換時采用四極開關：

－易產生工頻過電壓。

使用場所：等電位聯結有效范圍外的戶外用電場所，城市公共用電，高壓中性點經低電阻接地的變電所。

IT系統特點（不引出中性線）

－發生*次接地故障時，接地故障電流僅為非故障相對地的電容電流，其值很小，外露導電部分對地電壓不超過50V，不需要立即切斷故障回路，保證供電的連續性；

－發生接地故障時，對地電壓升高1.73倍；

－220V負載需配降壓變壓器，或由系統外電源*；

－安裝絕緣監察器。

使用場所：供電連續性要求較高，如應急電源、院手術室等。
