變壓器作為電網中*為昂貴的設備之一，是電力運行設施中不可缺少的一環，主要用于輸配電系統，而且還能廣泛的用于電氣控制領域、電子技術領域、測試技術領域及焊接技術領域等。

變壓器檢測到底有哪些？

在電測領域，對變壓器進行測試以便對其狀態進行判斷，發現初期潛在的隱患是非常重要的。測試的目的是確保變壓器的安全運行，將停電的可能性降至*低。變壓器的維護管理過程中，都需要做哪些檢測項目呢？

根據GB50150-2016電氣裝置安裝工程電氣設備交接試驗標準，電力變壓器的試驗項目，應包括以下內容：

1，絕緣油試驗和SF6氣體試驗；

2，測量繞組連同套管的直流電阻；

3，檢查所有分接的電壓比；

4，檢查變壓器的三相接線組別和單相變壓器引出線的極性；

5，測量鐵心及夾件的絕緣電阻；

6，非純瓷套管的試驗；

7，有載調壓切換裝置的檢查和試驗；

8，測量繞組連同套管的絕緣電阻、吸收比或極化指數；

9，測量繞組連同套管的介質損耗因數與電容量；

10，變壓器繞組變形試驗；

11，繞組連同套管的交流耐壓試驗；

12，繞組連同套管的長時感應耐壓試驗帶局部放電測量；

13，額定電壓下的沖擊閘合試驗；

14，檢查相位；

15，測量噪音。

MEGGER與變壓器檢測

以上*是變壓器維護管理中經常會遇到的檢查項目，不同的項目對應的設備儀器也不一樣。對于一套完整的檢測，操作者往往需要眾多的檢測儀器，大量的儀器不僅在攜帶上是一種極大的負擔，同時不同儀器都有自己的用法，操作上也給使用者帶來了巨大的壓力。

作為國際化的電力測試設備制造商，Megger公司早已在儀器的測試功能上做到了更好，同時Megger也注重到客戶在實際使用中的操作難度。針對繁瑣的變壓器測試儀器給客戶的壓力，Megger從眾產品系列中挑選了*好的幾款，為它們?cè)黾恿烁鄰?qiáng)大的功能，提高了它們的智能便捷性，并且智能的集中到一款儀器中——它的名字叫TRAX。

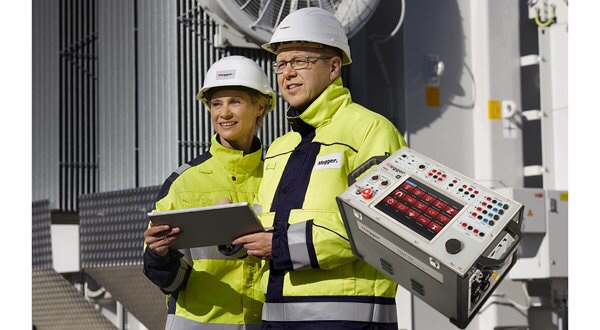

TRAX 為各種不同的需求而生

智能結合、一臺儀器

TRAX的誕生并不是幾款儀器機械的拼湊，而是將多種儀器智能化的結合，從而得到的一款多功能設備。TRAX提供了變壓器測試完整的解決方案，同時也包含了一些變電站所需的測試功能，目的*是能夠*終取代各種功能單一的儀器，從而解放使用者的巨大操作壓力。

便攜性是TRAX在設計時已考慮到的方面，TRAX沒有任何部件重量超過32 kg。TRAX可以裝在一個便攜的運輸箱中從而隨身攜帶，這對于需要執行跨國任務的測試人員來說可以節省數周的物流時間以及數額巨大的物流費用。與此同時,它的性能卻不輸給的現場測試設備。TRAX 的變壓器測試功滿足上大多數的標準和規程 (如IEC、ANSI、CIGRE等) 的要求。同時TRAX從誕生之初*具備多種語言。無論進行何種測試，都能確保測試報告是按您需要的語言呈現。

易學易用、一款軟件

TRAX的用戶界面結構是由各種獨立的應用程序組成的，每個獨立的應用程序使儀器能夠快速、簡單地執行各種特定的測試，如繞組電阻測試、變比測試、阻抗測試、保護測試以及斷路器測試。在沒有進行任何設置的情況下，只需連接被測試品，設置測試電壓和電流，*可按下開始鍵進行測試。TRAX的軟件非常直觀，幾乎不需要花什么時間去學習，可為用戶節省時間和成本。如果需要幫助，用戶可按下配置按鍵。此時TRAX*會彈出接線圖和測試序列表。人機界面還能夠?qū)崿F(xiàn)完全的手動控制，從而使用戶可以根據特定的測試進行自定義設置，如發生源設置、測量通道設置、測量值計算公式設置以及結果的顯示格式設置。

不同需求、一同滿足

1.直流電阻測試功能和分接開關測試功能

– 100 A 測試電流 / 50 V 測試電壓

– 優化的消磁功能

– 分接開關控制器

– 動態電阻測試

2.高壓變比測試 (250 V 和2200 V 輸出)

3.適用于3相 / 6繞組測試的開關單元 (選配)

4.12 kV介損測試

– 智能溫度校正

– 自動電壓相關性探測

5.電流互感器和電壓互感器測試

6.三相斷路器分析儀

– 主觸頭和電阻觸頭測試

– 自動電池電壓和線圈電流測試功能

– 行程測試

7.低壓斷路器計時測試

8.繼保設備測試

9.計時功能

10.相位計

11.接地電阻測試

12.四個大功率萬用表通道

13.示波器
