MEGGER FRAX150 | 220kV變電站變壓器繞組變形測試案例

來源：愛儀器儀表網 發布時間：24-07-31 18:12 作者：陸翠翠瀏覽次數：213 分類：技術文章

北京康高特儀器設備導讀：2024年7月4日，康高特技術工程師攜Megger品牌的FRAX150數字式變壓器繞組變形測試儀對某220kV變電站的1號主變進行測試。

變壓器繞組變形

變壓器是電氣系統中重要的電力設備。其在運輸過程中受到碰撞或者在運行過程中受到短路電流沖擊等，會使變壓器的繞組發生軸向或徑向尺寸變化，通常表現為繞組局部扭曲、鼓包或移位等。這種變形會影響變壓器的電氣性能和機械穩定性，可能引起局部放電、短路或繞組斷裂等故障，進而影響變壓器的正常運行和壽命。

變壓器繞組變形測試的主要作用是評估變壓器內部繞組的機械完整性和穩定性。通過檢測繞組的變形情況，可以提早識別潛在的機械故障，防止因繞組變形而引發嚴重的變壓器運行故障，確保電氣系統的安全穩定運行。

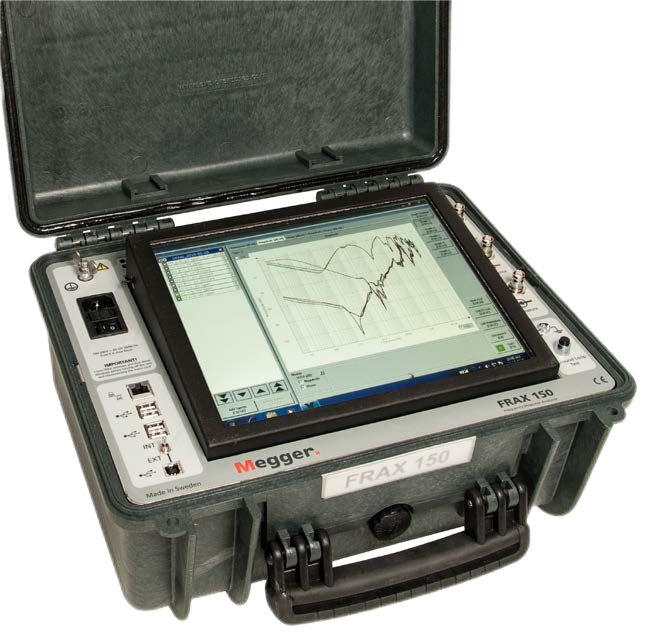

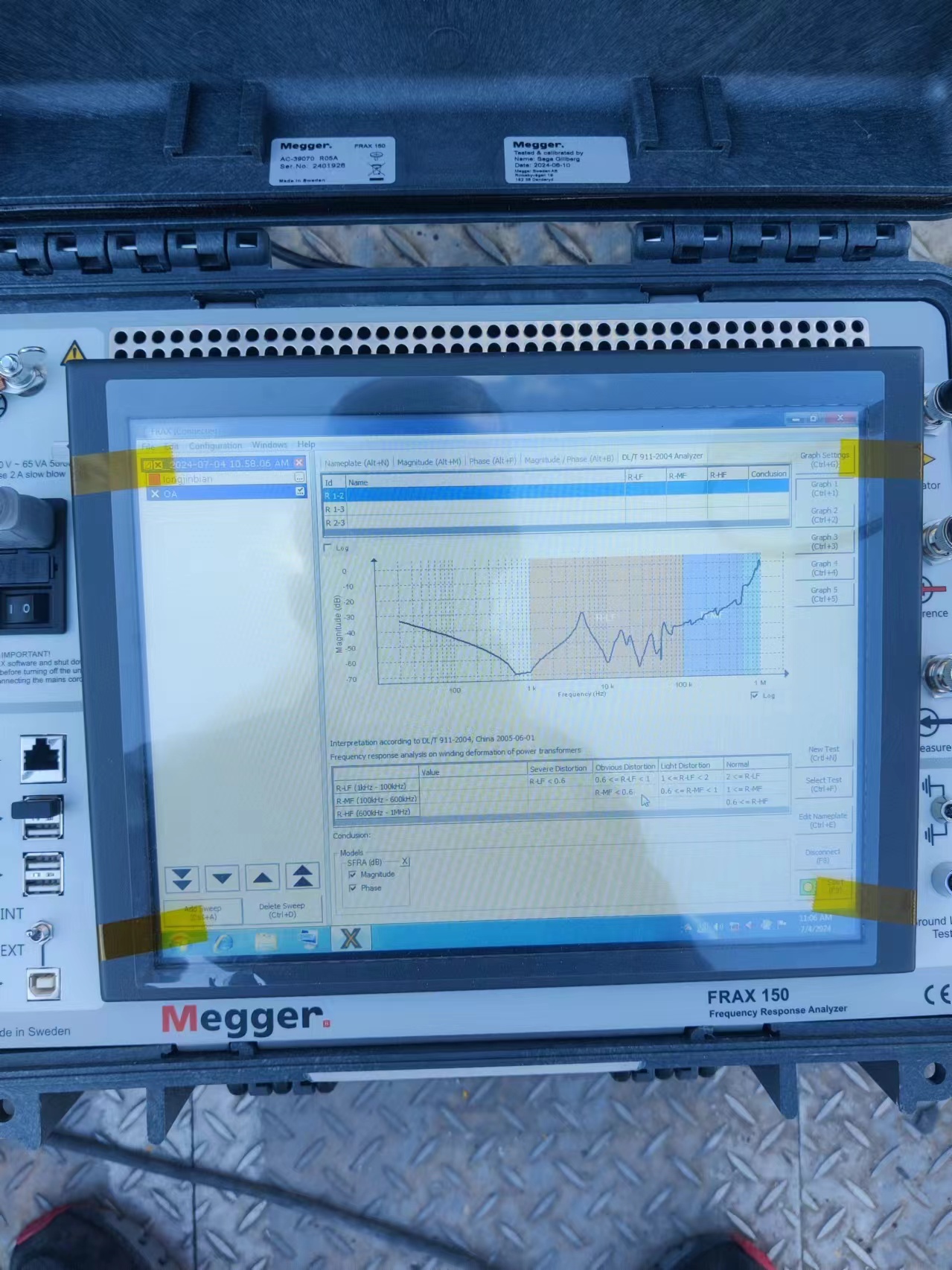

FRAX150
數字式變壓器繞組變形測試儀

FRAX150掃頻響應分析儀（SFRA）通過掃頻法可檢測出鐵芯和繞組的機械和電氣變化，通過獲取變壓器獨特的“指紋”，與參考“指紋”相比較*可以直接得出變壓器機械部件是否改變的結論。

FRAX變壓器繞組變形測試儀是變壓器廠商*的繞組變形測試儀，內置操作電腦，測試數據可直接與廠家掃頻圖示進行對比，或者進行DL/T911-2016標準評估。在低頻段測試?yán)@組變形時，設備測試準確穩定。內置電腦并安裝分析軟件，可以直接生成測試結果。

案例

? 某220kV變電站1號主變 ?

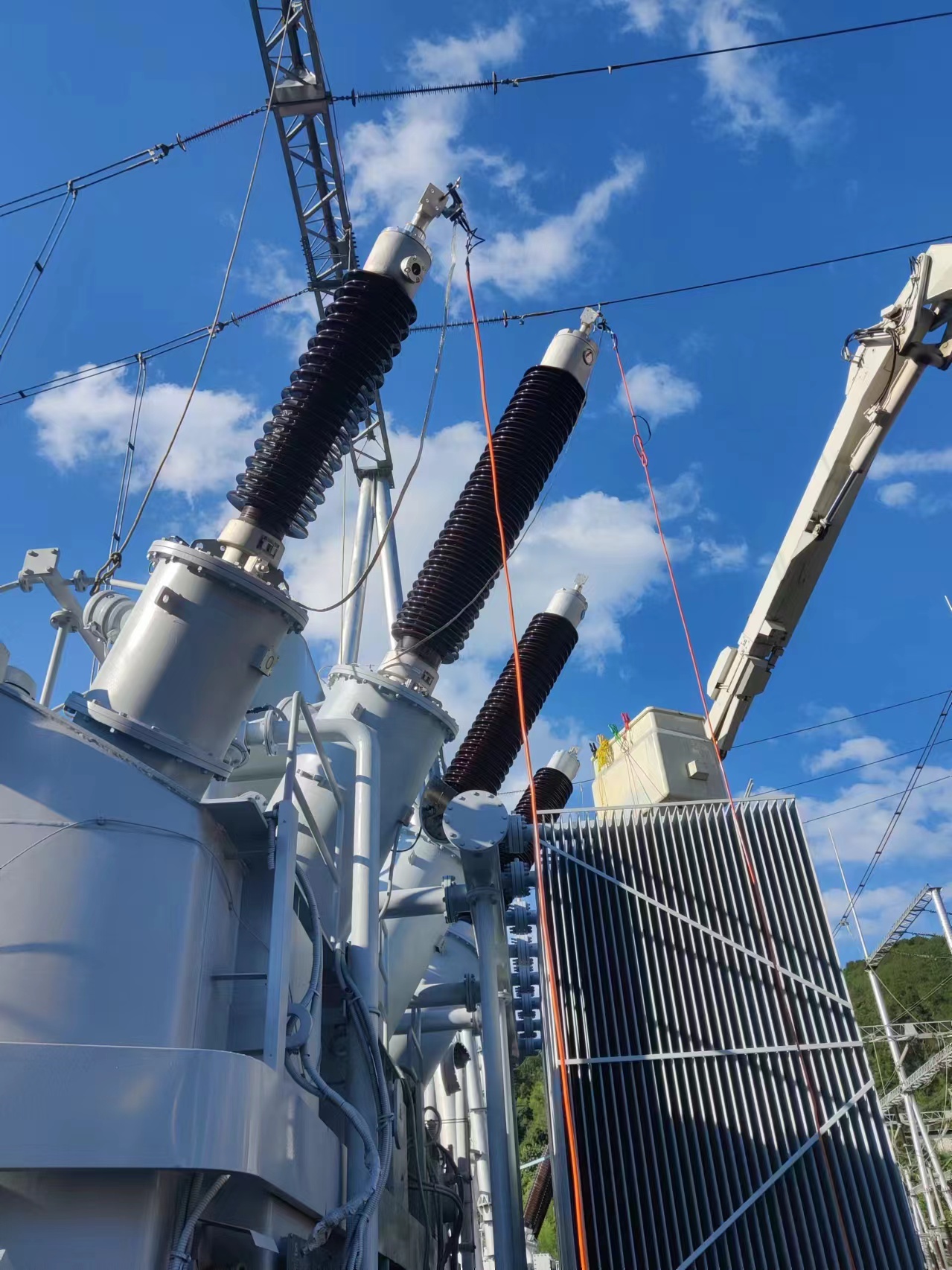

220kV變電站1號主變

2024年7月4日，康高特技術工程師攜Megger品牌的FRAX150數字式變壓器繞組變形測試儀對某220kV變電站的1號主變進行測試。

試品信息如下：

220kV變電站1號主變

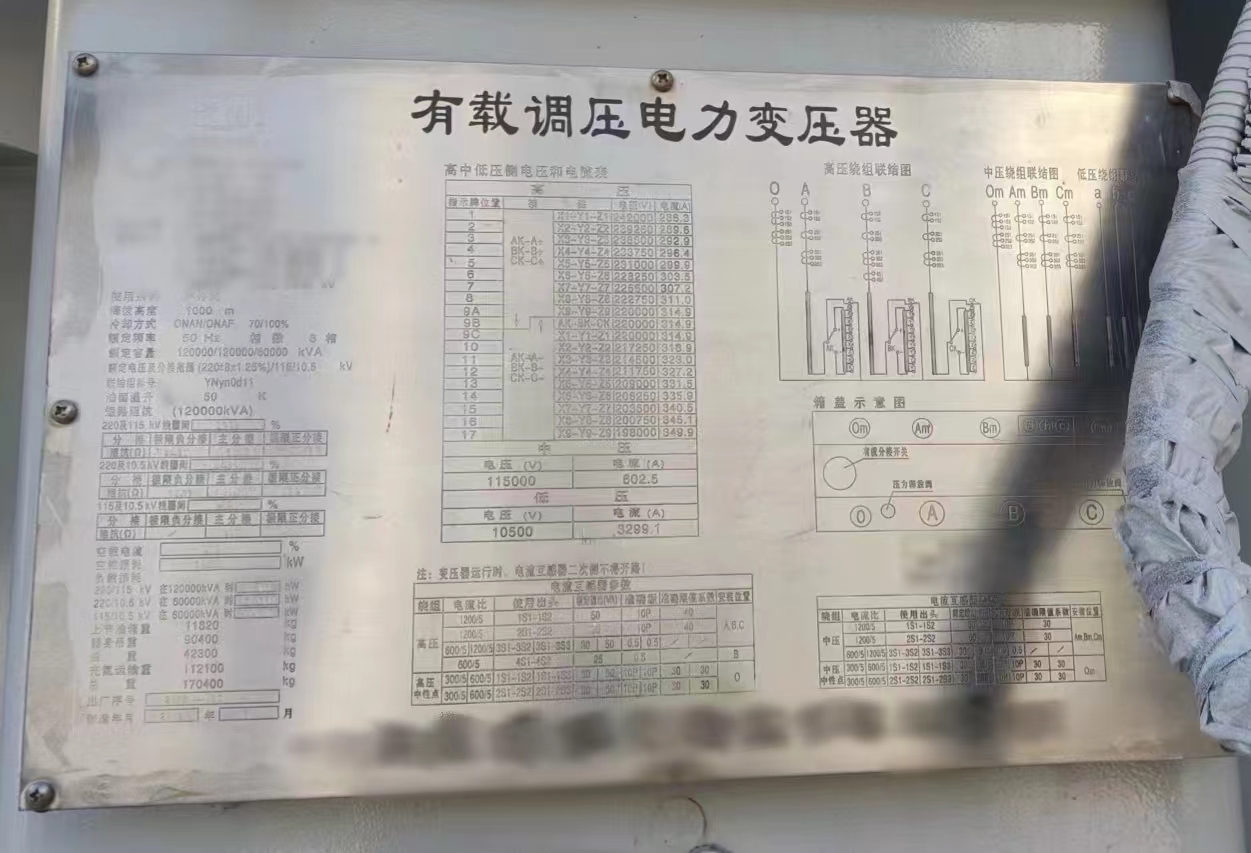

變壓器銘牌

本次分別測試了1號主變的高、中、低壓側的繞組變形情況。

測試曲線圖如下：

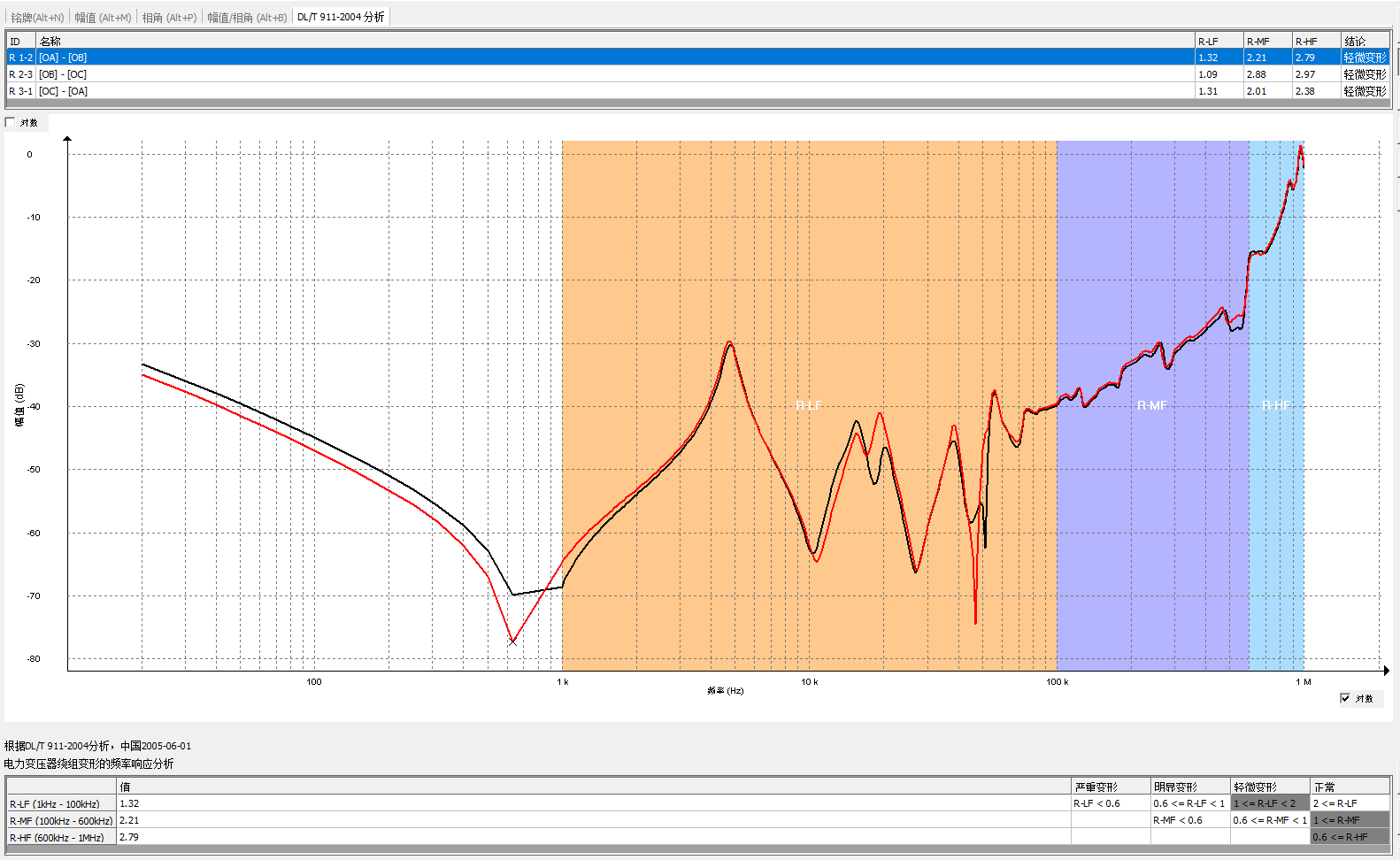

高壓側

高壓測試數據

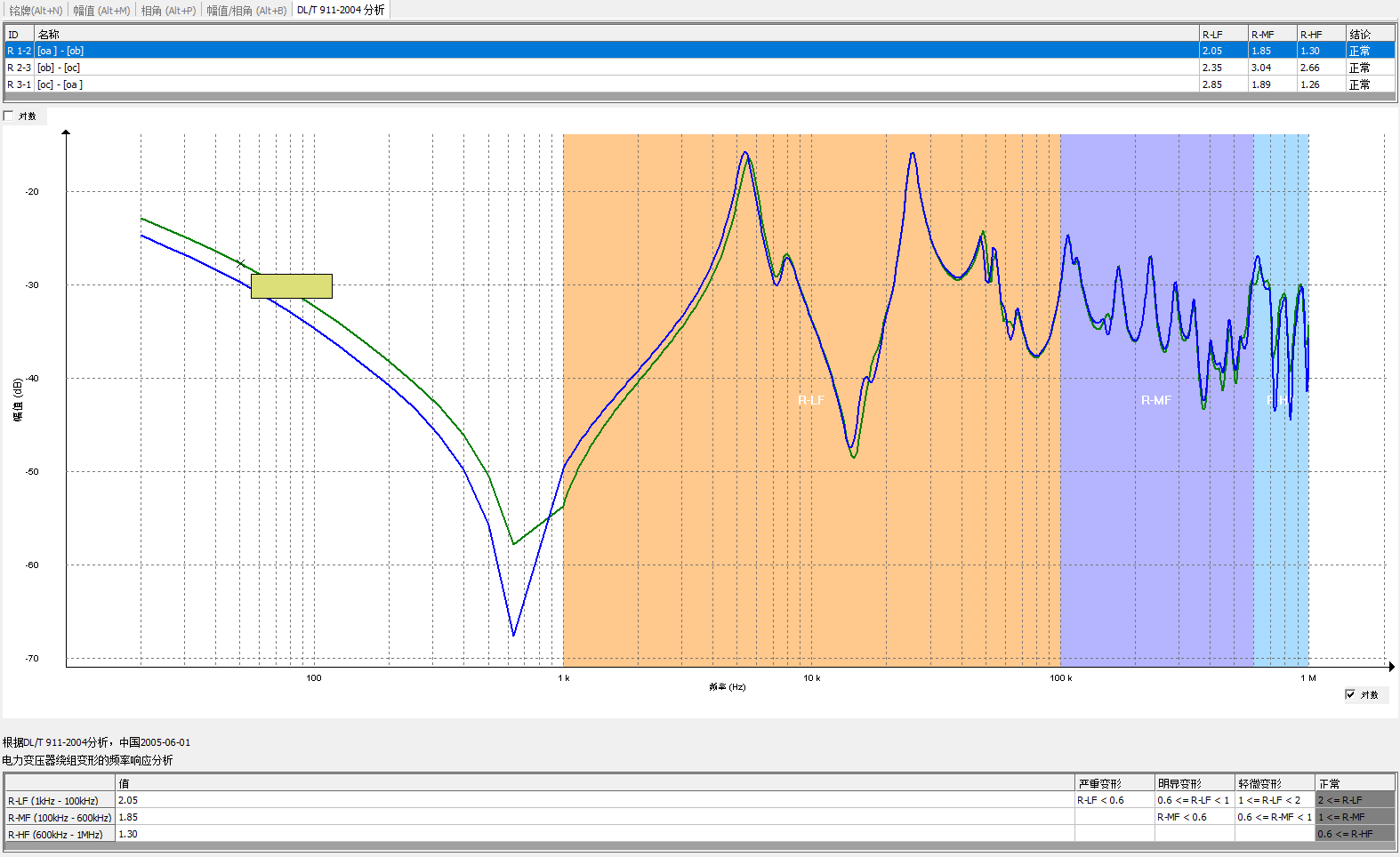

中壓測

中壓測試數據

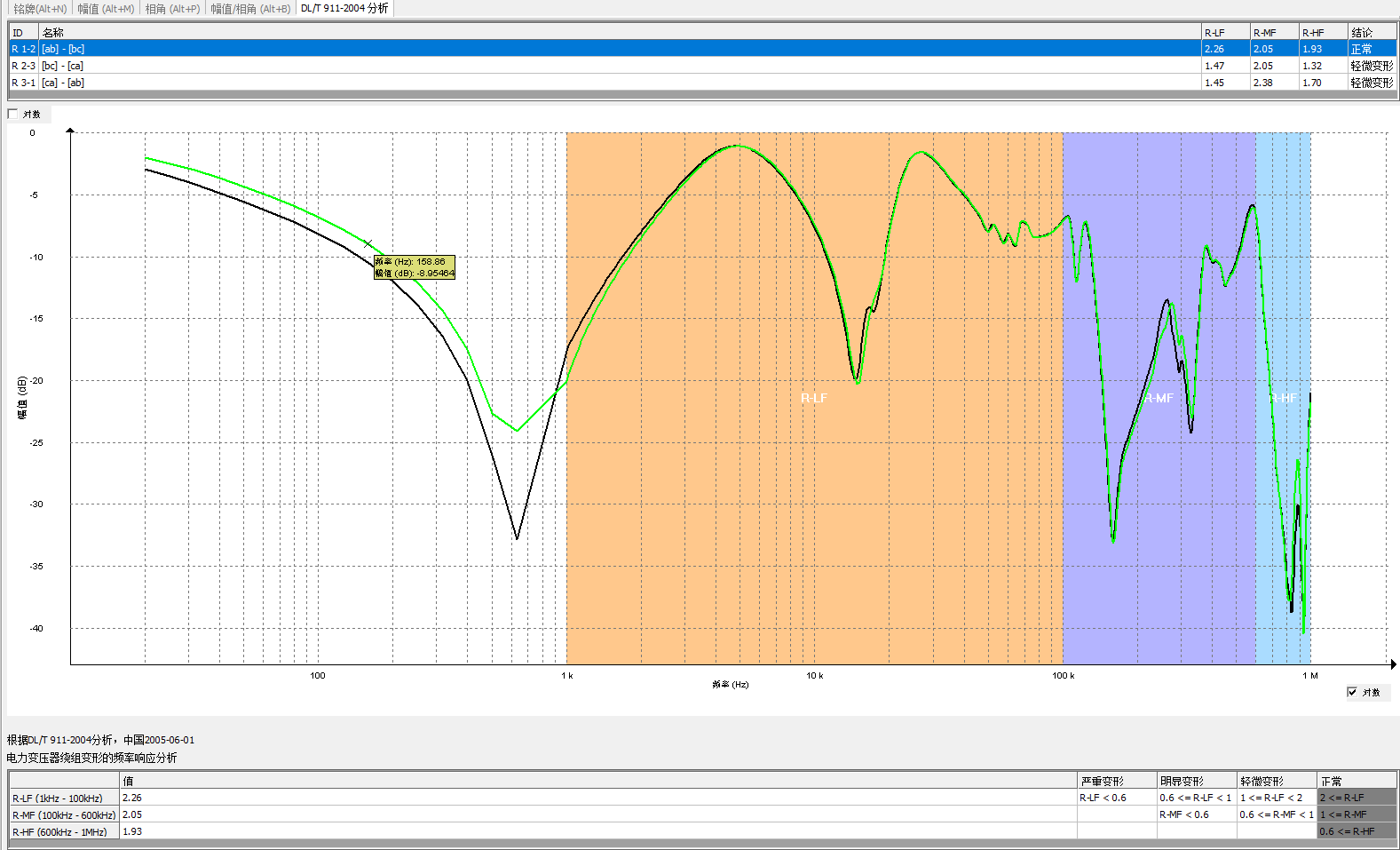

低壓測

低壓測試數據

用頻率響應分析法檢測變壓器繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向、橫向或綜合比較，根據幅頻響應特性的差異，判斷變壓器可能發生的繞組變形。

根據911-2016《電力變壓器繞組變形的頻率響應分析法》中7.3橫向比較法可得出，高壓側和低壓側疑似存在輕度變形。詢問現場得知，現場在做完直流電阻測試后沒有對變壓器進行退磁，故無法準確對變壓器繞組進行準確分析。若需做出更準確判斷應與出廠原始數據進行縱向?qū)Ρ?，綜合分析。
