一、 準確度等級的定義

以下是“JJF1001-2011通用計量術語”對準確度級準確度等級的相關定義：

1、 測量準確度

measurement accuracy，sccuracy of measurement

簡稱準確度（accuracy）被測量的測量值與其真值間的一致程度。

注：a、概念“測量準確度”不是一個量，不給出有數字的量值。當測量提供較小的測量誤差時*說該測量是較準確的。

       b、術語“測量準確度”不應與“測量正確度”、“測量精密度”相混淆，盡管它與這兩個概念有關。

      c、測量準確度有時被理解為賦予被測量的測得值之間的一致程度。

2、準確度等級　accuracy class在規定的測量條件下，符合規定的計量要求，使測量誤差或儀器不確定度保持在規定極限內的測量?jī)x器或測量系統的等別或級別。

注：a、準確度等級通常用約定采用的數字或符號表示。

       b、準確度等級也適用于實物量具。

二、電工儀表準確度等級

1、電工儀表準確度等級表示方法

電流表、電壓表、電阻表、功率表等電工儀表準確度等級采用*大允許誤差的百分?jǐn)?shù)的數值部分表示。

*大允許誤差為引用誤差。電工儀表準確度等級與引用誤差的關系如表1：

表1、電工儀表準確度等級與引用誤差的關系

電工儀表準確度等級 0.05級 0.1級 0.2級 0.5級 1級 2級 5級

引用誤差 ±0.05%   ±0.1%   ±0.2%   ±0.5%   ±1%   ±2%   ±5%

電工儀表基本誤差儀表的基本誤差

以引用誤差表示：

      γ=(X-X0)/XN**

      X：儀表示值

      X0：被測量真值，一般可用*大允許誤差為被檢儀表的*大允許誤差1/4～1/10的儀表示值替代。

      XN：引用值

      引用值一般為被檢儀表測量范圍上限。當儀表示值范圍包含負值時，引用值為儀表測量范圍的上限和下限之差。

儀表的基本誤差在儀表的有效測量范圍之內，不應大于表1規定的引用誤差的*。

3、電工儀表升降變差

      電工儀表升降變差采用引用誤差表示：

      γ變=|X1-X2|/XN**

      X1：儀表示值上升過程中某點被測量的示值；

      X2：儀表示值下升過程中某點被測量的示值。

儀表升降變差不應超過表1規定的引用誤差的*的*。

4、功率因數影響（僅適用于功率表）

應在被測量真值的某點，功率因數分別為超前和滯后兩種情況下進行測量，由此引起的儀表誤差的該變量不應超過表1規定的引用誤差的*。

三、 電工儀表準確度等級試驗條件

電工儀表準確度等級試驗應該在規定的標準條件下進行。不同儀表的標準條件有所不同，表2為“JJG 124-2005 電流表、電壓表、功率表及電阻表檢定規程”規定的標準條件，供參考：

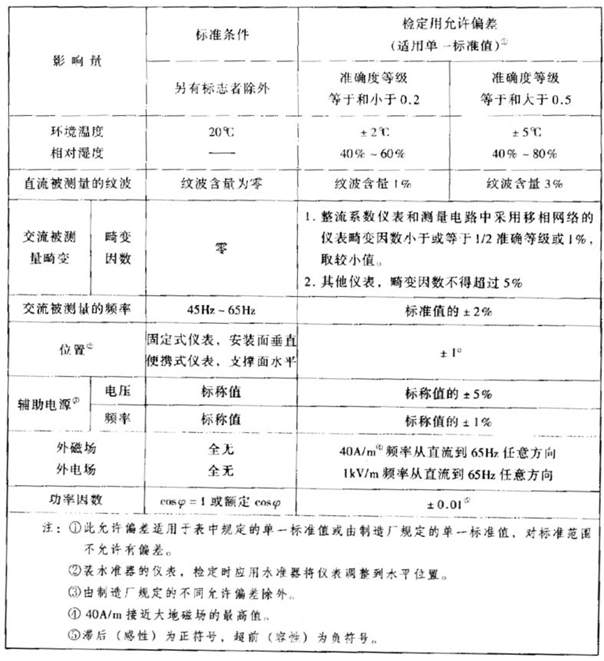

表2 電工儀表準確度等級試驗的標準條件
