相序表是用來控制三相電源的相序的。

當相序?qū)α?，相序表的繼電器*吸合;相序不對，相序表的繼電器*不吸合。三相電源中有A相、B相、C相，假如按ABC相序電源接入電動機，電動機是正轉，則按ACB相序電源接入電動機，電動機*是反轉。為了防止電動機反轉，加入相序表來防止進來電源相序反相，造成電動機反轉。

相序表可檢測工業用電中出現的缺相、逆相、三相電壓不平衡、過電壓、欠電壓五種故障現象，并及時將用電設備斷開，起到保護作用。

*早的相序表內部結構類似三相交流電動機，有三相交流繞組，和非常輕的轉子，可以在很小的力矩下旋轉，而三相交流繞組的工作電壓范圍很寬從幾十伏到五百伏都可工作。測試時，依轉子的旋轉方向確定相序。也有通過阻容移相電路，使不同相序*有不同的信號燈顯示相序。

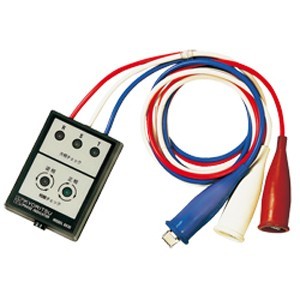

特點：

絕緣鱷口夾可夾住直徑2.4~30mm的絕緣電線。

新工藝確保安全測試,無需直接接觸探棒和通電回路。

旋轉照明LED和蜂鳴提示可了解相位旋轉。

三相測試的寬廣范圍(70~1000V AC)。

儀器可通過背面的磁鐵固定在金屬板上。

設計符合國際安全規格

IEC61010-1 CAT.IV 600V/CAT.III 1000V

技術參數：

功能相位旋轉(順時針或逆時針),開相檢測

檢測方法靜電感應

測試電壓量程70~1000V AC 相-相(正弦波,連續輸入)

導體直徑范圍2.4~30mm 絕緣電線(橫截面：約1.5 ~ 325mm .)

測試頻率范圍45~66Hz

相位旋轉順時針:綠色箭頭LED， 順時針"旋轉" , 綠色標志"CW" 點亮, 間歇音蜂鳴

逆時針:紅色箭頭 LEDs 逆時針"旋轉", 紅色標志"CCW" 點亮, 連續音蜂鳴

顯示非常明亮的LED顯示功能

操作溫濕度范圍溫/濕度范圍：-10~50, 80%(無結露)

保存溫濕度范圍溫/濕度范圍：-20~60, 80%(無結露)

電源堿性電池(LR6)X4

*連續使用時間:約 100 小時(自動關機約10分鐘.)

電池電壓*告電池電壓過低時，電源LED閃爍.

測試線雙重絕緣電線, 長度約. 70cm

彩色碼L1(U):紅色 L2(V):白色 L3(W):蘭色

安全規格IEC61010-1 CAT. 600V,CAT. 1000V 污染度2 IEC61326-1

尺寸/重量112(L)×61(W)×36(D)mm / 約380g

附件9096(便攜箱), 堿性電池(LR6), 使用說明書
