產品簡介

Ariadna CI在電氣裝置維護工作中，為滿足安全需求，準確識別斷電電纜非常重要。

Ariadna CI錯誤的切斷電纜后，會導致以下后果：1.觸電危險 ；2.供電中斷

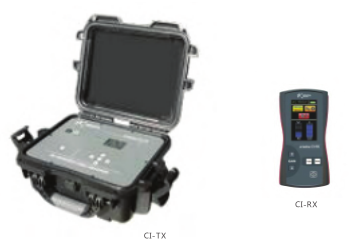

ARIADNA CI 是一款操作簡單的電纜識別儀。 能夠幫助用戶在各種環境（多導體、 電纜溝、 檢修井、 控制面板、 架空 / 埋地電纜）中，識別斷電、帶電中低壓電力電纜。

主要特點

識別: 帶電中壓電纜

     帶電低壓電纜

     斷電中、低壓電纜

施加信號方法：直連法

             夾鉗感應法（可選）

應用：單相電纜 (帶屏蔽層或不帶屏蔽層)

     三相，或三相+中性導體

探測幅值和極性

*大電纜長度 > 10km (直連法)

發射機 (CI-TX)中含可充電電池

發射功率在等級2到4時，發射機可持續工作24h以上

帶電中壓電纜識別

在中-低壓變壓器的低壓側連接負載，從供電網中消耗能量。由此測量變壓器中壓側產生的電流。

CI-TX作為信號發射器，從供電網中消耗能量，產生特定電流脈沖信號。CI-RX作為接收機，探測該電流信號。

帶電低壓電纜識別

與中壓電纜識別方法類似，儀器能夠識別低壓帶電電纜。CI-TX發射機連接到待測低壓電纜的終端。開始測量后，儀器從電網中消耗能量，脈沖電流由注入點流經變壓器低壓側。 CI-RX能夠識別低壓電纜路徑。

CI-RX可以適用于任何人可以到達的低壓環境。

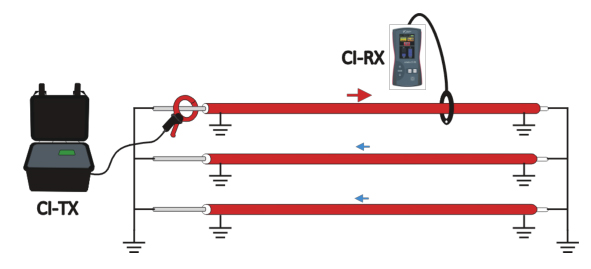

斷電中低壓電纜識別

通過注入極化頻率信號，并識別該信號，能夠主動地識別斷電電纜。不像帶電電纜的識別，測試所需能量直接由電網中產生；斷電電纜測試所需的能量是由CI-TX的可充電鋰電池提供的。

有兩種方式將信號注入到電纜中：直接連接，或使用感應式夾鉗。

通過測量信號的幅值及極性，識別電纜。

技術參數
