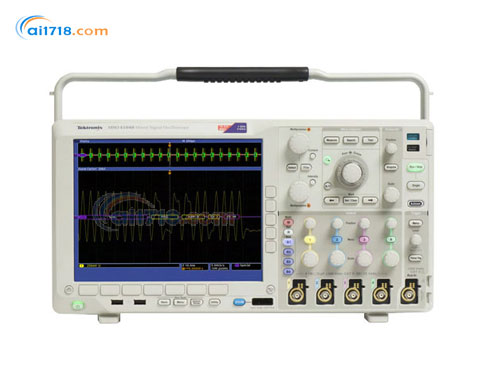

美國TEKTRONIX　MSO4034B數字熒光示波器

型號：MSO4034B數字熒光示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國泰克MSO4034B數字熒光示波器由愛儀器儀表網代理，使用 MSO/DPO4000B 混合信號示波器系列，您可以用一臺儀器來分析多達 20 個模擬和數字信號，快速查找和診斷復雜設計中的問題。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
·2 個和 4 個模擬通道型號
·16 個數字通道（MSO 系列）
·所有通道上高達 5 GS/s 的取樣速率
·所有通道上高達 20M 點的記錄長度
·*大波形捕獲速率 >50000 wfm/s
·1 GHz、500 MHz、350 MHz 和 100 MHz 帶寬型號
·標準無源電壓探頭，容性負載低于 4 pF，500 MHz 或 1 GHz 模擬帶寬
·*觸發套件

主要功能:
·16 個數字通道（MSO 系列）
·混合信號設計和分析（MSO 系列）
·并行總線上自動觸發、解碼和搜索
·逐個通道閾值設置
·多通道建立和保持觸發
·41 個自動測量和 FFT 分析可簡化波形分析
·10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器
·Wave Inspector? 控件為波形數據提供方便導航和自動搜索
·體型小，重量輕 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）
·MagniVu? 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率
·TekVPI? 探頭接口支持有源探頭、差分和電流探頭進行自動縮放和單位設置
·可選的串行觸發和分析 - I2C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自動串行觸發、解碼和搜索選項

連接:
·前面板和后面板各有兩個 USB 2.0 主機端口，可快速方便實現數據存儲、打印及連接 USB 鍵盤
·后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge? 兼容打印機
·集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用于將示波器顯示輸出到監視器或投影儀

可選應用程序支持:
·功率分析
·極限和模板測試
·HDTV 和定制視頻分析

型號	DPO4014B、MSO4014B	DPO4034B、MSO4034B	DPO4054B、MSO4054B	DPO4102B-L、MSO4102B-L	DPO4102B、MSO4102B	DPO4104B-L、MSO4104B-L	DPO4104B、MSO4104B
模擬通道	4	4	4	2	2	4	4
帶寬	100 MHz	350 MHz	500 MHz	1 GHz	1 GHz	1 GHz	1 GHz
上升時間	3.5 ns	1 ns	700 ps	350 ps	350 ps	350 ps	350 ps
取樣速率（1 個通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s	5 GS/s	5 GS/s
取樣速率（2 個通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s	5 GS/s
取樣速率（4 個通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	—	—	2.5 GS/s	5 GS/s
記錄長度（1 個通道）	20M	20M	20M	5M	20M	5M	20M
記錄長度（2 個通道）	20M	20M	20M	5M	20M	5M	20M
記錄長度（4 個通道）	20M	20M	20M	—	—	5M	20M
*高取樣速率時的持續時間	8 ms	8 ms	8 ms	1 ms	4 ms	1 ms	4 ms
數字通道	MSO 型號在相應的 DPO 型號上增加了 16 個數字通道
尺寸	229 mm ×439 mm ×147 mm
重量（凈重）	5 kg

MSO4014B	100 MHz，2.5/2.5/2.5 GS/s（1/2/4 個通道），20M 記錄長度，4+16 通道混合信號示波器
MSO4034B	350 MHz，2.5/2.5/2.5 GS/s（1/2/4 個通道），20M 記錄長度，4+16 通道混合信號示波器
MSO4054B	500 MHz，2.5/2.5/2.5 GS/s（1/2/4 個通道），20M 記錄長度，4+16 通道混合信號示波器
MSO4102B-L	1 GHz，5/2.5 GS/s（1/2 個通道），5M 記錄長度，2+16 通道混合信號示波器
MSO4102B	1 GHz，5/5 GS/s（1/2 個通道），20M 記錄長度，2+16 通道混合信號示波器
MSO4104B-L	1 GHz，5/5/2.5 GS/s（1/2/4 個通道），5M 記錄長度，4+16 通道混合信號示波器
MSO4104B	1 GHz，5/5/5 GS/s（1/2/4 個通道），20M 記錄長度，4+16 通道混合信號示波器
