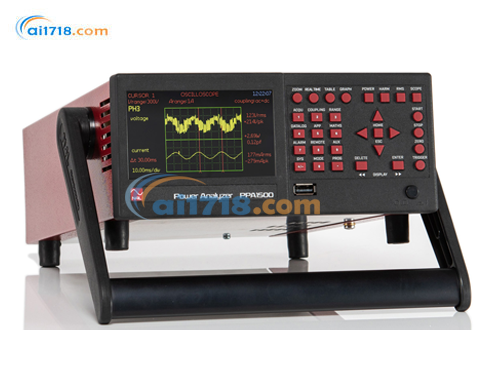

英國N4L(牛頓)　PPA1500功率分析儀PPA500

型號：PPA1500功率分析儀PPA500

品牌：英國N4L(牛頓)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國N4L(牛頓)

Newtons4th Ltd（縮寫為N4L）成立于1997年，旨在為全球市場設計，制造和支持創新的電子測試儀器。我們的產品組合包括功率分析儀，頻率響應分析儀（增益/相位分析儀），阻抗分析儀，矢量電壓表，相位計，真有效值電壓表，選擇性電平表和實驗室功率放大器，專注于復雜的測試設備，...[查看更多]

瀏覽過此產品的用戶最終購買了

PPA500功率分析儀PPA1500

英國N4L(牛頓) PPA1500功率分析儀由愛儀器儀表網代理，PPA1500 功率分析儀提供比其同類產品 PPA500單元更高的性能，PPA1500 系列確保 N4L 功率分析儀在幾乎所有功率測量應用和預算中提供*佳解決方案現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PPA1500功率分析儀 – 學術、開發和測試
高性能緊湊型功率分析儀
PPA1500 功率分析儀提供比其同類產品 PPA500單元更高的性能，PPA1500 系列確保 N4L 功率分析儀在幾乎所有功率測量應用和預算中提供*佳解決方案。PPA500和 PPA1500 功率分析儀之間的主要區別在于PPA1500 具有 1Mhz 帶寬和完整的圖形顯示，包括諧波條形圖和圖形數據記錄。PPA1500 功率分析儀現在具有先進的并行數字濾波算法，使 PPA1500 能夠用于各種脈沖寬度調制應用。雖然 PPA1500 只有半個機架寬度和 2U 高，但可提供 1、2 或 3 相配置，并提供通常只有更大和更昂貴的儀器才能找到的性能水平。PPA1500 具有“浪涌電流”和“待機功率”等模式，可在充滿挑戰的環境中提供快速、準確且輕松的測量。

PPA1500 系列分析儀現在具有 6 相 2U 機架選項，其中兩個 PPA1530 裝置并排安裝在同一機架上，請參閱我們的附件頁面了解更多詳細信息。如需實際了解 PPA1500 的多功能性和速度，請查看我們的功率分析儀教程。
所有 PPA1500 裝置均標配有UKAS ISO17025認證，這是在英國 N4L 我們認可的 ISO17025 實驗室中進行的。

ISO17025校準和驗證
N4L 提供的每臺 PPA1500 功率分析儀均配有高達 850Hz的 UKAS 認可校準證書以及高達 1MHz的 UKAS 可追溯校準證書。N4L 開發了許多定制功率校準器，以驗證每個功率分析儀在整個頻率范圍內的精度，這在儀器儀表行業中是罕見的。此外，與牛津大學（英國）合作開發了ISO17025 (UKAS)認證的閉環熱量計，驗證了 N4L 定制設計的功率校準裝置的性能，其不確定性水平非常低，為所有產品的寬帶性能提供了*的信心。 N4L 功率分析儀處于市場*地位。

PPA1500功率分析儀特點與優勢
0.05%基本精度(可追溯至IS017025)	頻率范圍DC和10mHz至1MHz
高精度內部分流器精度優于任何外部分流器	10毫度相位精度-低功率因數應用所必需的
20 Arms(300 Apk)和1000 Vrms(2500 Vpk)直接輸入	用于待機功率測量的獨特x10增益模式
所有通道高速采樣	真正的實時分析，無測量間隙
1、2或3相版本	高對比度全彩圖形顯示
適用于高電流應用的N4L分流器的簡單BNC連接	RS232、USB、LAN、擴展和輔助端口

PPA500

PPA1500

頻率范圍

Normal

DC*,10mHz～500kHz

Normal

DC*,10mHz～1MHz

x10

DC*,10mHz～100kHz

x10

DC*,10mHz～100kHz

電壓輸入

Internal

Range

Normal

1Vpk～2500Vpk(1000Vrms)in 8 ranges

Normal

1Vpk～2500Vpk(1000Vrms)in 8 ranges

x10

100mVpk～300Vpk(1000Vrms)in 8 ranges

x10

100mVpk～300Vpk(1000Vrms)in 8 ranges

Accuracy

Normal

0.05%Rdg+0.1%Rng+(0.005%×kHz Rdg)+5mV

Normal

0.05%Rdg+0.1%Rng+(0.005%×kHz Rdg)+5mV

x10

0.05%Rdg+0.1%Rng+(0.01%×kHz Rdg)+1mV

x10

0.05%Rdg+0.1%Rng+(0.01%×kHz Rdg)+1mV

External

Range

1mVpk～3Vpk in 8 ranges【BNC connector 3Vpk max input]

1mVpk～3Vpk in 8 ranges【BNC connector 3Vpk max input】

Accuracy

0.05%Rdg+0.1%Rng+(0.005%×kHz Rdg)+5uV

40-850Hz

As per standard spec with Rng error reduced from +0.1%V Rng to 0.05%

電流輸入

Internal

20Arms Current Shunt
4mm safety connectors

Ranges

Normal

100mApk～300Apk(20Arms)in
8 ranges

Ranges

Normal

100mApk～300Apk(20Arms)in 8 ranges

x10

10mApk～ 30Apk in 8 ranges

x10

10mApk～30Apk in 8 ranges

Accuracy

Normal

0.05%Rdg +0.1%Rng +
(0.005%x kHz Rdg)+500uA

Accuracy

Normal

0.05%Rdg+0.1%Rng+(0.005%x kHz Rdg)+
500uA

x10

0.05%Rdg +0.1%Rng +
(0.01%x kHz Rdg)+100uA

x10

0.05%Rdg+0.1%Rng+(0.01%xkHz Rdg)+
100uA

30Arms Current Shunt
4mm safety connectors

Ranges

Normal

300mApk～1000Apk(30Arms)
in 8 ranges

Ranges

Normal

300mApk～1000Apk(30Arms)in 8 ranges

x10

30mApk ～100Apk in 8 ranges

x10

30mApk～100Apk in 8 ranges

Accuracy

Normal

0.05%Rdg+0.1%Rng +
(0.005%xkHz Rdg)+1mA

Accuracy

Normal

0.05%Rdg+0.1%Rng+(0.005%x kHz Rdg)+
1mA

x10

0.05%Rdg+0.1%Rng +
(0.01%x kHz Rdg)+300uA

x10

0.05%Rdg+0.1%Rng+(0.01%xkHz Rdg)+
300uA

外部輸入端

BNC Connector (Max
input 3Vpk)

Ranges

1mVpk～3Vpk in 8 ranges

Ranges

1mVpk～ 3Vpk in 8 ranges

Accuracy

0.05%Rdg+0.1%Rng+(0.005%×kHz
Rdg)+5μV

Accuracy

0.05%Rdg+0.1%Rng+(0.005%×kHz Rdg)+5μV

40-850Hz

As per standard spec with Rng error reduced from +0.1%A Rng to 0.05%

相位精度

Normal

0.01deg+(0.01deg x kHz)

x10

0.01deg+(0.02deg x kHz)

功率精度

Normal

[0.1%+0.1%/pf+(0.01%×kHz)/pf]Rdg+0.1%VA Rng

x10

[0.1%+0.1%/pf+(0.02%×kHz)/pf]Rdg+0.1%VA Rng

40-850Hz

As per standard spec with Rng error reduced from +0.1%VA Rng to 0.05%

在全精度條件下的*小電流測量

PPA5/150020A

1mA

PPA5/150030A

3mA

常規

振幅因數

20(Voltage and Current)

采樣速度

1Ms/s on all channels,No-Gap

IEC 模式

IEC62301/EN50564 Standby Power

應用程序模式

Ballast,Inrush,Standby Power

共模抑制比

250V @50Hz-≥1mA(150dB)

100V @100kHz-≥3mA(130dB)

測量參數

W,VA,Var,pf,V&A-rms,rectified mean,AC,DC,Peak,Surge,Crest Factor,Form Factor,Star to Delta Voltage,+ve Pk,-ve Pk

Frequency(Hz),Phase (deg),Fundamentals,Impedance

Harmonics,THD,TIF,THF,TRD,TDD

Integrated Values,Datalog,Sum and Neutral values

數據記錄-*多4個用戶可選擇的測量功能(60個帶PC軟件）

數據窗口

No-Gap analysis,Minimum window 10ms

記錄

16,000 records

通信端口

RS232

Baud rate up to 38.4kbps,RTS/CTS flow control

LAN

10/100 Base-T Ethernet auto sensing

GPIB

(Option G)IEEE488.2 Compatible -via external communications box

USB

USB 2.0 and 1.1 compatible

Extension

Fitted as Standard

標準配件

Leads

Power,RS232,USB

連接電纜

20A(Std version)or 36A(HC version)1.5m long 4mm stackable terminals
1x red,1x yellow and 2x black per phase

Connection Clips

4mm terminated aligator clips -1x red,1x yellow and 2x black per phase

CD-ROM

CommView2 (RS232/USB/LAN),Command line,Script based communication software(Datalogging software available as free of charge download)

文檔

User manual,Communications manual,Calibration certificate,Quick start guide

機械/環境

輸入阻抗

電壓衰減器和外部輸入端1MΩ || 30pF

顯示

480×272 dot full colour TFT,White LED Backlit

尺寸

92H×215W×312D mm excluding feet

重量

3.3kg(1 Phase),4kg(3 Phase)

安全隔離

1000Vrms or DC(CATII),600Vrms or DC(CATIII)

供電

90～265Vrms,50～60Hz,35VAmax

運行條件

5 to 40°C Ambient Temperature (or air intake temperature when rack mounted),20-90%Relative Humidity Non-Condensing.
Temperature coefficient ±0.02%per °C of reading at 5-18°C and 28-40°C

電壓衰減器過載容量

20ms

2.5kV PK(1.5kV rms)

5sec

2.5kV PK(1.1kV rms)

Continuous

2.5kV PK(1.0kV rms)

PPA1500功率分析儀說明文檔
