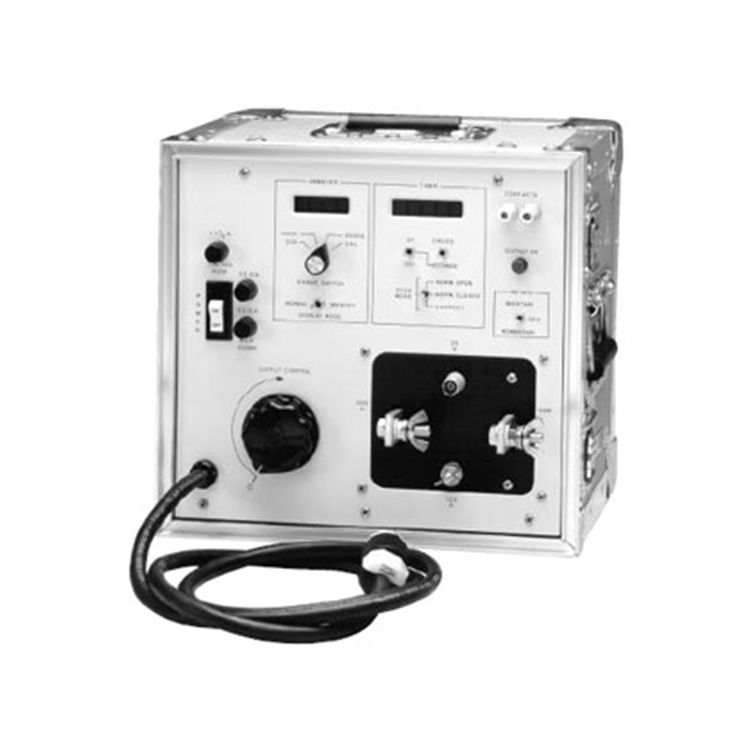

美國MEGGER　CB-832斷路器測試儀

型號：CB-832斷路器測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

CB-832斷路器測試儀

美國Megger CB-832斷路器測試儀由愛儀器儀表網代理，CB-832斷路器與過載繼電器測試儀是一款集成化大電流測試平臺，專用于執行斷路器及過載繼電器的單次注入式全參數驗證?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

CB-832斷路器測試儀產品簡介：

?CB-832是一個高電流斷路器和過載繼電器測試儀。
?CB-832的設計是通過一次電流的注入來測試斷路器和過載繼電器的。
?CB-832是一個測試功能完善的測試儀器，是由一個可變高電流輸出和恰當?shù)目刂齐娐返冉M成的，用來測試熱式、磁式或者固態電機過載繼電器、塑殼斷路器、和接地故障跳閘設備。

CB-832斷路器測試儀產品應用：
?CB-832*常見的一個應用是校準磁過載繼電器，一般用于保護空氣調節系統。通過提供高達1000A的電流去模擬過載狀況，也可以通過提供高達500A的電流去測試磁過載繼電器的時間延遲特性。
?CB-832按照推薦的測試程序，以三倍于額定電流來測試設備的時間延遲特性，它能通過提供高達225A的電流測試熱過載繼電器和模擬式斷路器的時間延遲特性。
?測試一個瞬時跳閘元件時，在很短的周期內需要一個高電流，例如，儀器將在很短的時間內提供一個高達1800A的電流通過一個額定225A的模殼式斷路器。另外它還可以檢驗電流互感器的比率和測試面板上的電流表和電壓表。

CB-832斷路器測試儀特性和優點：
?數字式內存表：高*度，里面有一個模塊可以讓你直接讀出測試儀的短期電流并且把這些數據存儲在模塊中。
?數字式多量程計時器：晶體控制，高*度，其計時*到1ms。
?高輸出電流：可在225A的斷路器上瞬時產生1800A的電流
?固態輸出啟動電路：固態輸出啟動電路設計使維護時不需要直接接觸儀器
?保護：過載和短路保護被集成在一起
?外觀：結實堅固的塑料殼用來在儀器運輸和存儲中保護儀器，其帶有移動手柄和可抽取式蓋。內有一個空間用來存儲測試導線。

產品特點：
?數字內存表
?數字多量程計時器
?高電流輸出

?晶體輸出啟動電路

CB-832訂購信息

物品（數量）	產品型號
CB-832 型號	-
120 伏輸入	CB-832-115
230 伏輸入	CB-832-230
包含的附件	-
計時器導線，5 英尺（1.5 米）[1 套]	1282
導線袋 [1 個]	684008
電流導線	-
6 號，5 英尺（1.5 米）[1 套]	16295
4/0 號，4 英尺（1.2 米）[1 套]	9311
保險絲	-
12 安培，250 伏，MDA 型 [5 個]	9312
0.125 安培，250 伏，MDL 型 [5 個]	981
說明書 [1 本]	9841

CB-832斷路器測試儀規格

輸入(指定一個):	120 V 或者 240 V, 50/60 Hz
輸出
輸出量程：	輸出電流連續可調，適應不同的電路電阻: 0 到 500 A 在大 3.5 V 0 到 125 A 在大 14 V 0 到 25 A 在 *大 70 V
輸出率:	輸出電路是特為提供一個短期過載而設計的。上述輸出量程將提供幾倍于額定電流的電流，使產生的輸出電壓能夠推動想得到的電流（通過測試電路的電阻）。本測試儀能夠產生3倍于額定電流來測試設備的延時特性，此外，在進行瞬間跳閘實驗時，可在500A的罐式斷路器上瞬時產生1000A的電流.。在測試額定電流225A設備的時間延遲特性時，推薦使用三倍額定電流來進行電流測試（675A）。在進行瞬時跳閘測試時，他能提供一個高達1800A的電流通過額定225A的模殼式斷路器。
過載性能：	為了擴大儀器的使用范圍，特做了一個能在很短的周期內產生一個超過額定電流的設計，因為輸出電流的大小是由負載電路的電阻決定的，而產生的輸出電壓必須能夠推動想得到的電流，是通過測試電路的電阻和連接導線實現的。
輸出啟動電路：	本測試儀使用了一個固態輸出啟動電路。為了提高可靠性和在維護時不需要直接接觸儀器，這個電路使用一個三端雙向可控硅開關元件替代電流接觸器去啟動輸出。
輸出啟動控制電路：	啟動控制電路提供瞬間和持續模式來控制輸出周期。其瞬時模式用在輸出是一個很短的周期內。瞬時跳閘實驗*是用瞬時模式或者為了避免在有實驗電流時被測設備毀壞或者過熱而進行的實驗。在持續模式中，輸出持續增大直到自然斷開，或者在進行計時實驗時需要被測設備同時出現計時器停止，和持續變大輸出后停止。
使用說明
電表：	為了測出輸出電流，測試儀集成了一個模塊，可以讓你直接讀出測試儀的短期電流，并且把這些數據存儲在模塊中。
操作模式（開關選擇）：	記憶模式常規模式
數字顯示器：	31?2個數字LED顯示器顯示，總長度7.62mm，數字量程（開關選擇）0 到 19.99/199.9/1999 A/3.00 kA。
持續*度（整個電表系統）：	讀數±1% , 高量程±1 , 低量程±1。
計時器：	一個固態數字計時器測試實驗所用的時間用秒讀或周期方式顯示。它使用晶體控制振蕩器，因此它的*度是不由線周期來決定的。
數字顯示器：	5個數字LED顯示器顯示總長度7.62mm
量程（開關選擇）：	讀數±0.005%，量程 ±1
計時器控制電路：	這個電路自動啟動計時器，在實驗進行中輸出如果增大，將自動停止計時器。簡單的通過旋轉旋鈕選擇以下模式來適應各種不同的工作環境。
電流觸發：	用來測試和監視沒有輔助接觸的設備，例如一個單相斷路器，輸出電流中斷時計時器停止工作。
常閉模式：	用來測試一個帶有常閉觸點的設備。當觸點打開時計時器停止工作，輸出持續增大。
常開模式：	用來測試一個帶有常開觸點的設備。當觸點關閉時計時器停止工作，輸出持續增大。
尺寸：	356 H x 368 W x 343 D mm
重量：	34.1 kg
Megger CB-832斷路器測試儀文檔

CB-832 120V輸入	CB-832-115
CB-832 230V輸入	CB-832-230
定時導線 1.5m（1）	1282
導線包（1）	684008
電流導線 1.5m（1）	16295
電流導線 1.2m（1）	9311
保險絲 12A，250V，MDA（5）	9312
保險絲 0.125A，250V，MDL（5）	981
使用手冊	9841
